一、产品用途
密闭门主要用于矿井下主变电所和主排水泵房通往井底车场的通道内,密闭门必须容易关闭,以防止水的突然浸入，以保护矿井下的供电系统安全正常运转。
二、规格型号

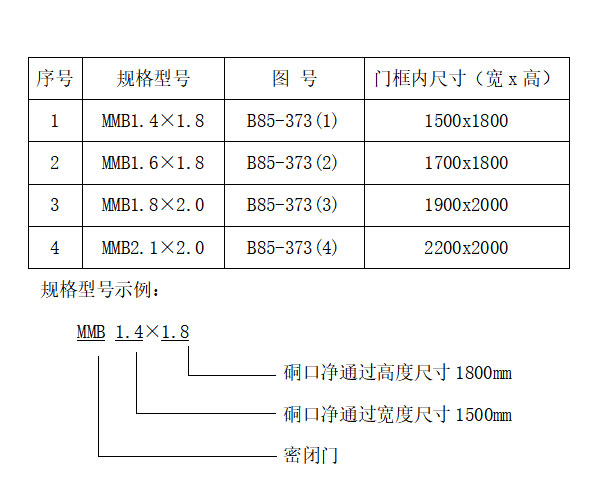

本密闭门最大承受压力为98KPa。按硐口尺寸分为4个规格，见下表：
三、产品说明
本密闭门为煤炭工业部武汉煤矿设计研究院设计，产品质量标准和检测标准严格执行Q/WMS-3010-2005《密闭门》。
工作环境条件
1. 平均相对湿度≤95％（25℃）；
2. 具有甲烷、煤尘爆炸性混合物的煤矿井下；
3. 无足以腐蚀破坏金属壳体及电器绝缘性的气体；
4. 水压：0～98kPa。
四、产品主要结构及特点

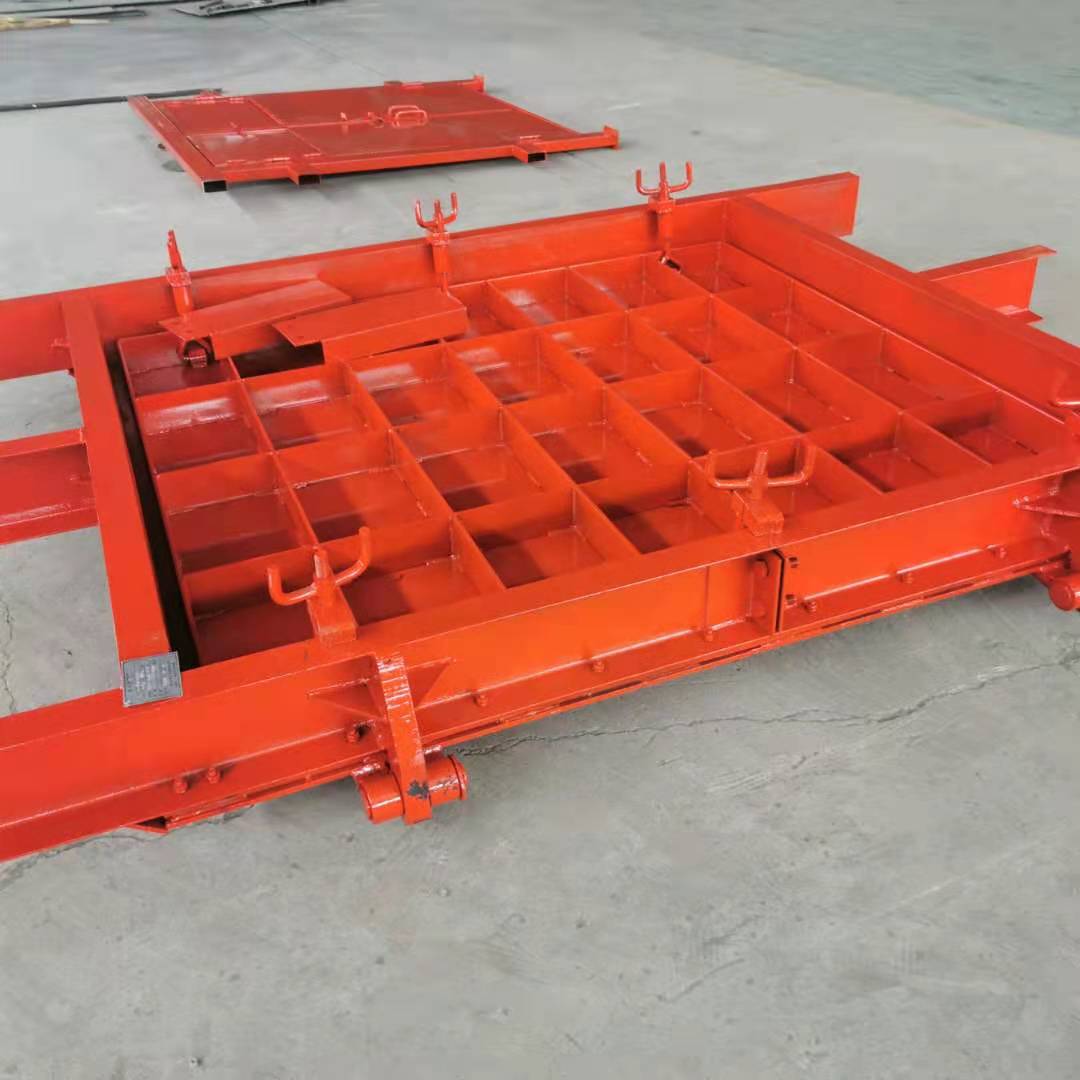

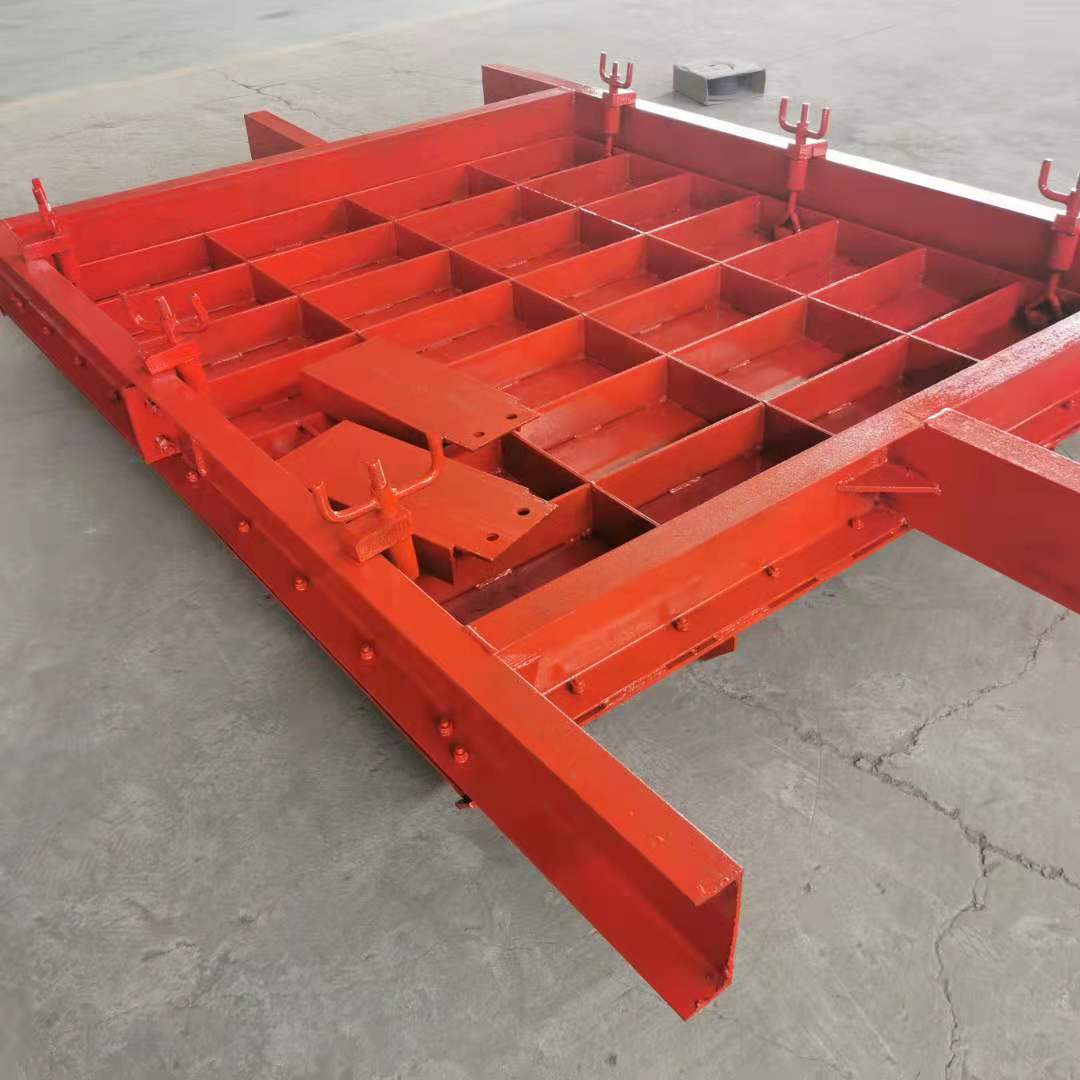

密闭门 由门扇、门框 、拉紧装置, 上门轴及下门轴组成：
1.门扇为平面钢板、加强井字筋板、角钢门扇框组焊而成。
2.门框为槽钢焊接而成的框架构件。
3.拉紧装置为楔形滑块楔紧。
4.上门轴采用双轴承支撑旋转。
5.密封采用加厚型密封垫密封。
密闭门结构特点：
1.工作方式为向外开，内部锁紧（即锁紧装置与开门方向相反）最大承压98Kpa。
2.上门轴采用的双轴承支撑旋转技术，使整个门的开启及关闭简单且快速。
3.密封采用加厚型密封胶条，充分保证了门体的整体密封性能。
五、安装说明
本产品有密闭门安装结构图，图中有地基施工图及门整体外形尺寸，以便施工安装。

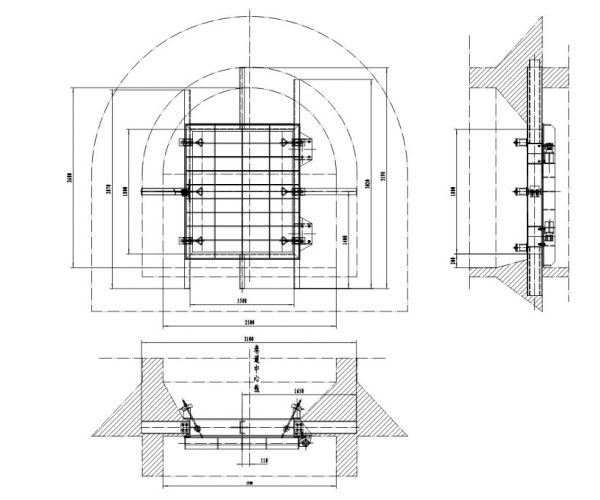

密闭门安装结构图
安装技术措施 ：
密闭门检查验收、搬运与起重、基础验收与放线、密闭门就位、找平找正等等。
1、安装前的准备工作
（1）熟悉图纸及有关技术资料，在防水密闭门安装前，必须认真会审图纸，熟悉技术资料，领会设计意图，并对所安装的密闭门的构造、原理、性能和安装技术要求作系统地了解，然后制定出正确的设备安装工程施工方案。
（2）设备的清点检查 设备运抵安装现场后， 安装单位应会有关部门的人员对设备进行清点检查， 清点时应以设备制造厂提供的设备装箱单和设备图纸为依据，核实设备的名称、型号和规格；清点设备的全部零件和附件， 检查设备的出厂合格证和其他技术文件是否齐全，同时要检查设备的外观质量，如有缺陷和损伤等情况，应进行研究和处理；检查时如要清除防锈油质，应注意刮具的硬度。
（3）施工用设备、工具及材料的准备 施工用设备、工具及材料的准备工作， 基础验收防水密闭门在安装前， 必须对密闭门基础进行认真的检查， 因为密闭门基础除了用来承受密闭门的全部重量外，还要承受和消除因动力作用产生的振动，如果基础达不到设计要求，承受不了这 些重量就会产生倾斜、沉陷、甚至破坏。
2、安装要求
1）密闭门安装前，必须进行检查，如因运输贮存不慎导致门框、门扇翘曲、变形，应修复后方可进行安装。
2）将预埋件位置的井巷及地面预留相应尺寸，已保证门可以放入。
3）门运入安装现场后，将配件槽钢装于门两侧。
4)防水密闭门的开启方向必须为疏散方向。
5）将门撑起固定垂直，按图所示（门框中心线与井巷中心线重合）
6）门框下槽钢面与地面150mm距离
7）上下所留预埋工字钢槽钢，可根据现场实际情况相应改短。减少长度不得大于150mm。
8）按安装图示浇筑混凝土，强度C20及以上。
9）所有预埋件均需买入混凝土内，门框与墙硐为一整体，上下铰页孔同心。
10）铰页的活动部分应经常注入油脂，各部件至少每年维修保养一次。
11）密封胶条应经常涂滑石粉，防止老化。
12）安装后门框与墙体之间必须浇灌水泥砂浆，并养护 24h 以上方可正常使用。
3、安全方面
1）所有施工人员必须认真学习本措施并签字，掌握施工的技术要领后，方可进行此项工作。
2）施工前必须认真进行隐患排查，确认安全后，方可进行工作。
3）施工现场的周围要设置围栏、屏障等，并张贴标志或悬挂标志牌
4）施工现场一切材料按规定的位置堆放。砂石成方，砖、木成垛。
5）施工人员现场作业时要相互配合好，做好自主保安和互保工作。
6)使用风镐作业时，必须先对压风管路进行检查，确认无问题时，方可进行作业。更换压风管路时，必须先停风卸载，在进行更换，风管要连接可靠，严禁用铁丝代销，漏风及时处理。
7）施工过程中，要严格按照作业规程操作，严格禁止“三违”。
8）固定并支撑门框时，确认吊挂牢固可靠，防止门框倒落伤人。
9）现场拖、拉、抬、扛及搬运物料应集中精力，协调配合，并由指定负责人统一指挥叫应，并清理好运行路线。
10）施工现场应符合安全卫生要求。施工组织设计中应详细规定施工现场内的附属设施、机械装置、仓库、运输道路、临时上下水管、电力网和压缩空气管道及其它临时工程的和规格，并要严格执行。其布局既要合理、安全、美观，又要不影响施工作业的正常进行。
11）其他未尽事宜，严格按照《煤矿安全规程》认真执行，做到安全施工。
4、安装完毕后，清理现场，待有关部门及领导验收。
