一:中空注浆锚杆应用范围
1. 公路、铁路、隧道支护
2. 边坡支护用中空注浆锚杆加固不稳定边坡,不但工艺简单、成本低廉,而且施工方便快捷,效果显著。
3. 基坑支护建筑物的基坑加固采用中空注浆锚杆,不但工艺简单,而且可实现压力注浆,改良基坑围岩条件。
二:中空注浆锚杆的结构

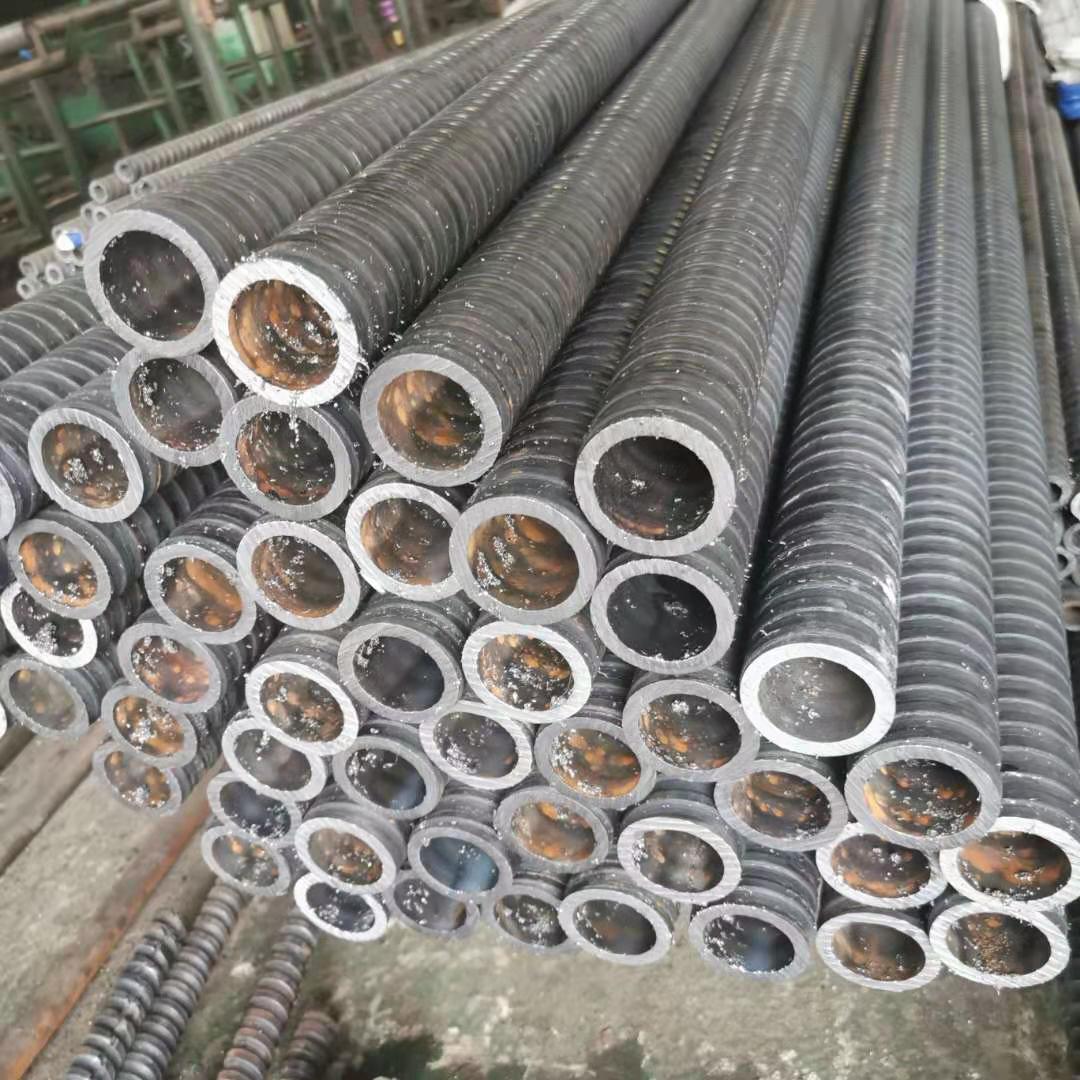

中空注浆锚杆由中空全螺纹杆体、锚头、止浆塞、垫板、螺母等组成,它的每一个部件都是为了最大限度地保证注浆时充填饱满、密实,砂浆可以在高达数十公斤(具体参数以设计为准)在压力作用下渗透进围岩裂,中空注浆锚杆并且可以方便地安装垫板、螺母。
三:中空注浆锚杆施工工艺
1、用钻机按设计孔径和深度钻孔并清理空内碎石。
2、将锚头与杆体一端连接后插入钻好的孔内,将锚头上的倒刺挂在孔底端。
3、安装止浆塞、垫板、螺母。并旋紧螺母。
4、将快速注浆接头与锚杆尾端连接,注浆接头另一端与注浆机连接,开动注浆机注浆,待注浆饱满且压力达到设计值时关机,中空注浆锚杆注浆压力可根据设计参数和注浆机性能确定,灰沙比参考值为:1:0—1:1,水灰比参考值为0.45—0.5
四:中空注浆锚杆产品优质特点
1. 中空设计,使锚杆实现了注浆管的功能,避免了传统施工工艺注浆管拔出时造成的砂浆流失。
2. 注浆饱满,并可实现压力注浆,提高工程质量。
3. 由于各配件的作用,杆体的居中性很好,砂浆可以将锚杆体全长包裹,避免了锈蚀的危险,达到长期支护的目的。
4. 安装方便,不需现场加工螺纹,就可方便地安设垫板、螺母。
5. 结合配套的锚杆专用注浆泵和注浆工艺,解决了传统锚固支护诸多问题的锚固体系。
五:常用中空注浆锚杆性能指标
规格型号 |
公称直径 |
公称壁厚 |
屈服强度 |
抗拉强度 |
屈服力 |
最大力 |
断后伸长率 |
φ25×5 |
25 |
5 |
325 |
490 |
≥102 |
≥153 |
≥21 |
φ25×7 |
25 |
7 |
325 |
490 |
≥128 |
≥193 |
≥21 |
φ28×5.5 |
28 |
5.5 |
325 |
490 |
≥126 |
≥190 |
≥21 |
φ32×6 |
32 |
6 |
325 |
490 |
≥159 |
≥240 |
≥21 |
