一、产品用途
在矿井中，当采用立井抽出式通风时，在风井锁口盘上安设了立风井防爆门，它是为了保护通风机而设置的一个重要安全措施。正常情况下，防爆门自由地搁置在风井锁口盘上。当井下发生瓦斯或煤尘爆炸事故时，高压气流顶开防爆门，以降低气流压力，从而保护通风机不受破坏。当需要返风时，搬动返风压板压紧防爆门，可及时进行返风。立风井防爆门用于立风井井口，当风机停止时，能自动打开井口，保护矿井。当矿井发生灾害时，防爆门可自动打开，释放能量，保护主要风机不受损害。防爆门的设计负压是按《煤炭工业设计规范》中第2-106条规定：大型矿井一般不超过450毫米水柱；煤层易自然发火的矿井和中小型矿井，一般不超过350毫米水柱。
二、产品型号、规格
立风井防爆门按风机负压分为不大于350mm水柱和不大于450mm水柱两种大类，按井口直径有9个规格，共18个型号，见下表：
三、产品说明
1.此防爆门用于立风井，其适用风机负压，有不大于3432Pa和4413Pa两种。
2.重锤装置之重锤，可按实际需要增减，以保证风机停止运转时自动升起防爆门。重锤支架安装时应将滑轮销轴涂以润滑油。
3.采用液体密封，密封介质采用机油或油水混合物，不结冰地区可以水封。
4.为经常保持设计油位，应在油井内设一标记，以便控制油量。该标记由现场根据实际情况自行设置。
5.立风井防爆门为煤炭工业部武汉煤矿设计研究院设计，产品质量和检测严格执行标准要求。
四、产品主要结构
立风井防爆门由防爆盖、返风装置、重锤装置及注油小井等部件组成。

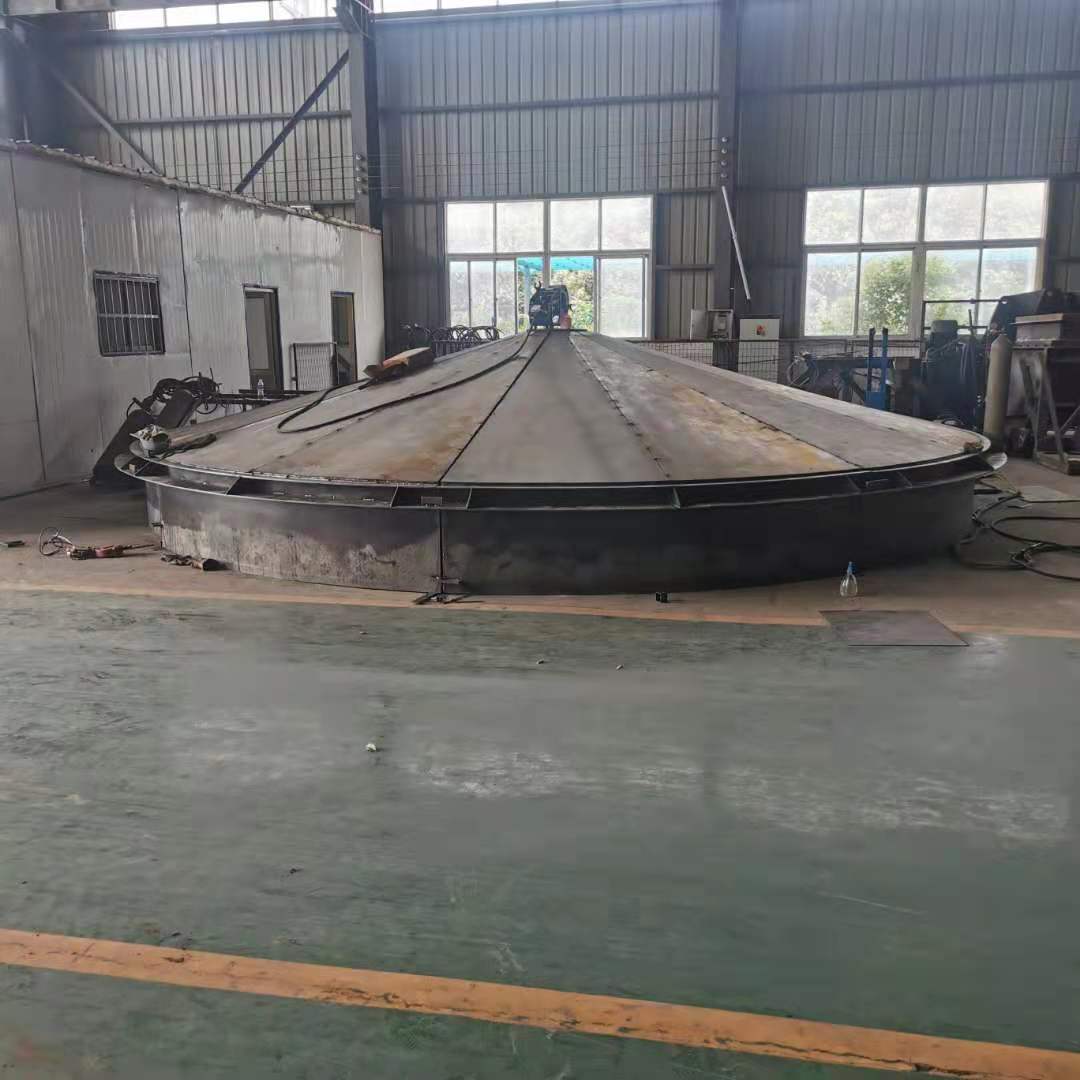

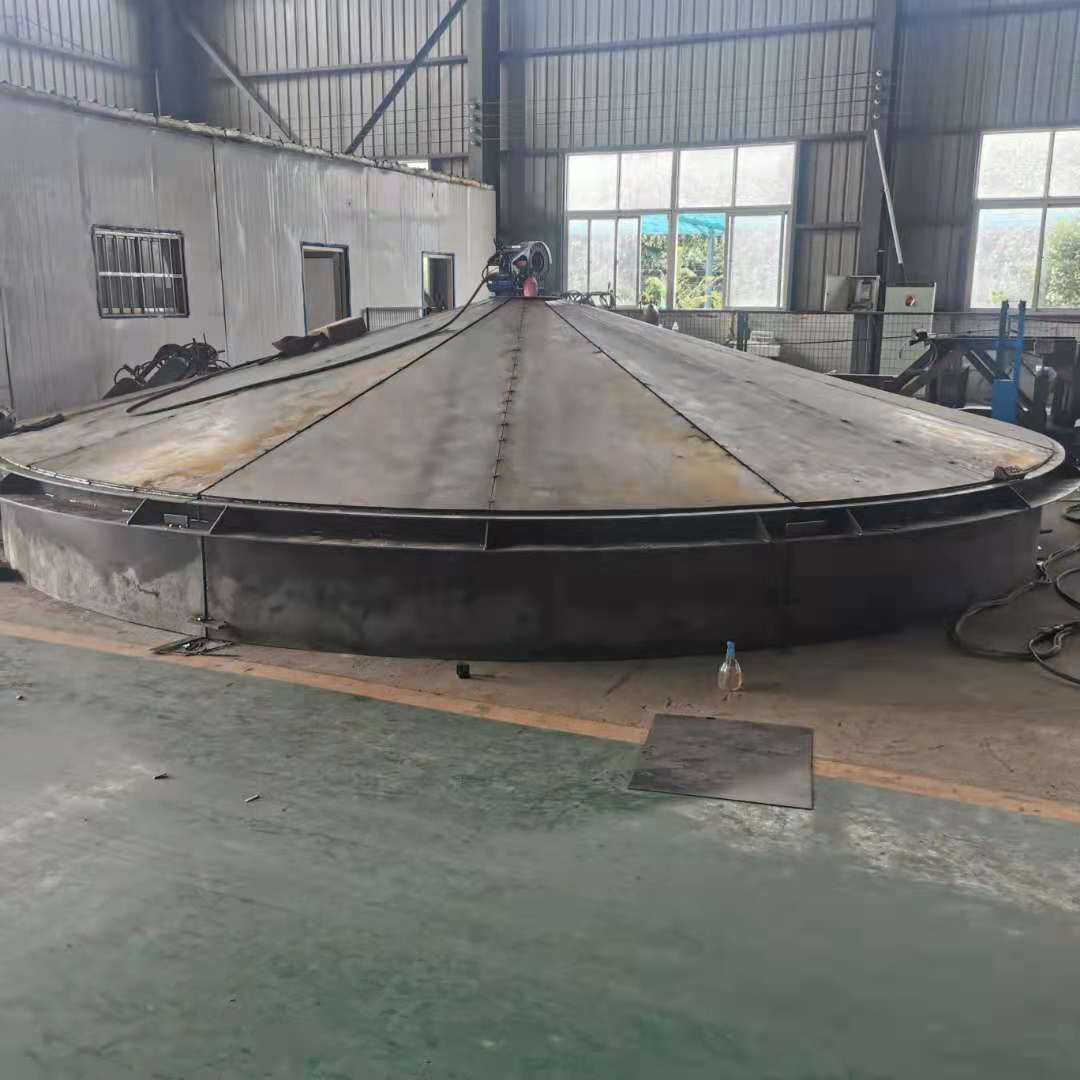

1.防爆盖：每部分采用锥角30°的截锥形圆锥壳体顶盖结构，圆筒形立壁及外密封圈等三部分焊接为一体。由于门体较大，将门体分别分为四块（用于井筒直径φ3米∽φ4.5米）和八块（用于井筒直径φ5米∽φ7米）两种组合方式。块与块之间的联接采用角钢搭接并夹以胶垫（立壁部分用石棉垫）用螺栓紧固。
2.反风装置为压板式钢板焊接件。每台个数为四个或八个。套在锁口盘预埋螺栓上。返风时，将横梁提起转90°，使一端压在门体上，另一端压在预埋在锁口盘面的钢板上，在上紧螺母即可。
3.重锤装置由支架、滑轮、重锤、滑轮罩组成。重锤的配重按以下原则考虑：当风机听风时，门能自动打开；门关闭时要取下一定数量的重锤块才能使门体复位。重锤的行程分别按门的开启高度为1米（用于井筒直径φ3米∽φ5米）和1.5米（用于井筒直径φ5.5米∽φ7米）来确定。为了不使支架过高，重锤块的直径按门的大小不同分别选用φ360毫米（用于井筒直径φ3米∽φ5米）及φ450毫米（用于井筒直径φ5.5米∽φ7米）两种规格，每个防爆门设四组重锤。
4. 注油小井是为观察密封油或水位变化情况和补充油而设置的。注油小井设有金属油圈及盖板，并设有一游标以便控制油位。
5.防爆门密封方式采用钢板组焊外圈固定δ15橡胶板密封。
五、安装说明
本产品有回风立井锁口防爆门安装埋件图，图中有地基施工图及预埋件制作图，以便施工安装。
