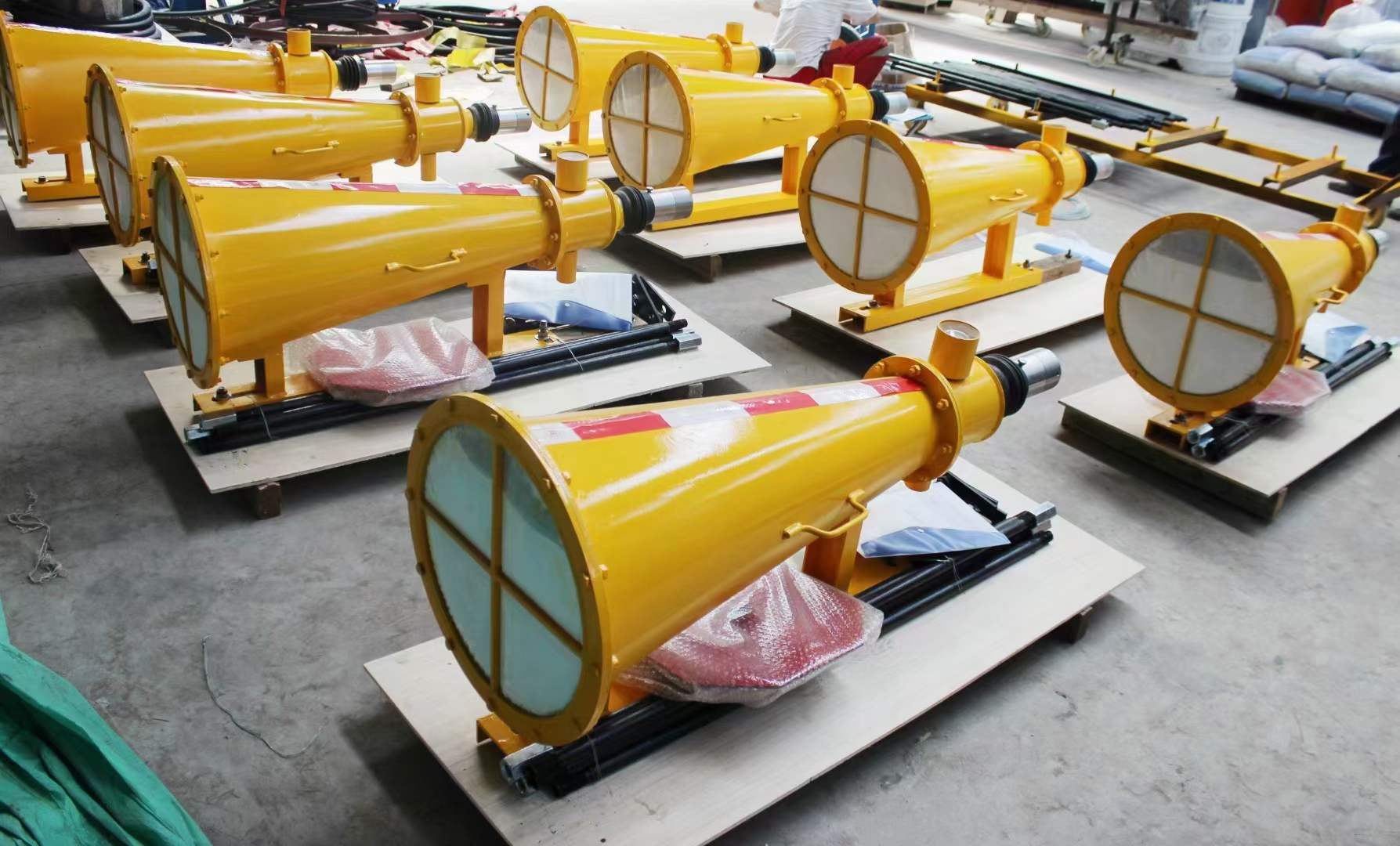

ZGJFH煤矿井下自动隔爆装置

一：产品概述

煤矿井下自动隔爆装置,以下简称隔爆装置是安装在有瓦斯、煤尘爆炸危险的巷道中，当发生瓦斯或煤尘爆炸时能自动喷出灭火介质，及时淬熄在其保护范围内的爆炸火焰，避免火焰继续蔓延引发危害更大的二次爆炸，将瓦斯爆炸造成的危害降低到最低。

二：主要用途

适用于井下瓦斯或者煤尘爆炸危险的场所;抑制及扑灭爆炸中蔓延的火焰，形成干粉隔爆区域，保障人身安全的同时减少灾害损失。现场应用时，应根据巷道断面形状、尺寸、可能的爆源点及爆炸当量进行设计，进而确定隔爆装置的安装数量和位置，且按巷道断面面积计算，灭火粉用量不得低于7.8kg/m2

三：工作环境

a）环境温度：0℃～+50℃；

b) 相对湿度：≤98％；

c) 大气压力：80 KPa～106 KPa；

四： 主要技术指标

a）装置高压气腔体积：4564cm3

b）装置高压气腔储压值：12MPa±1MPa；

c）隔爆介质质量：35kg±0.5kg。

d） 装置启动压力：≥ 23kpa/cm2

e）喷撒滞后时间：＜15ms；

f）隔爆介质成雾时间:＜120ms；

g）雾面持续时间：＞1000ms；

h）隔爆介质喷撒效率：＞90%

五：系统组成及工作原理

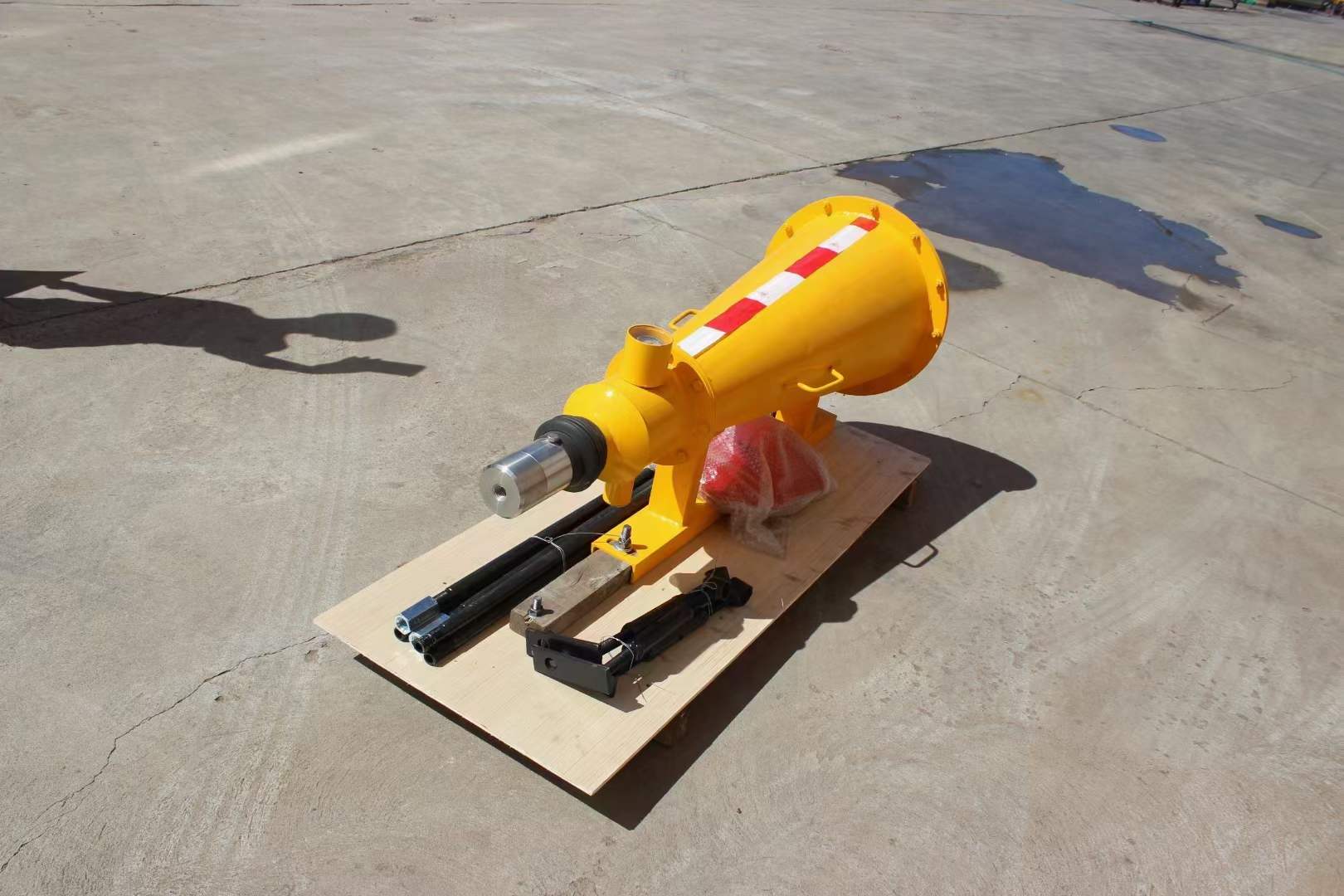

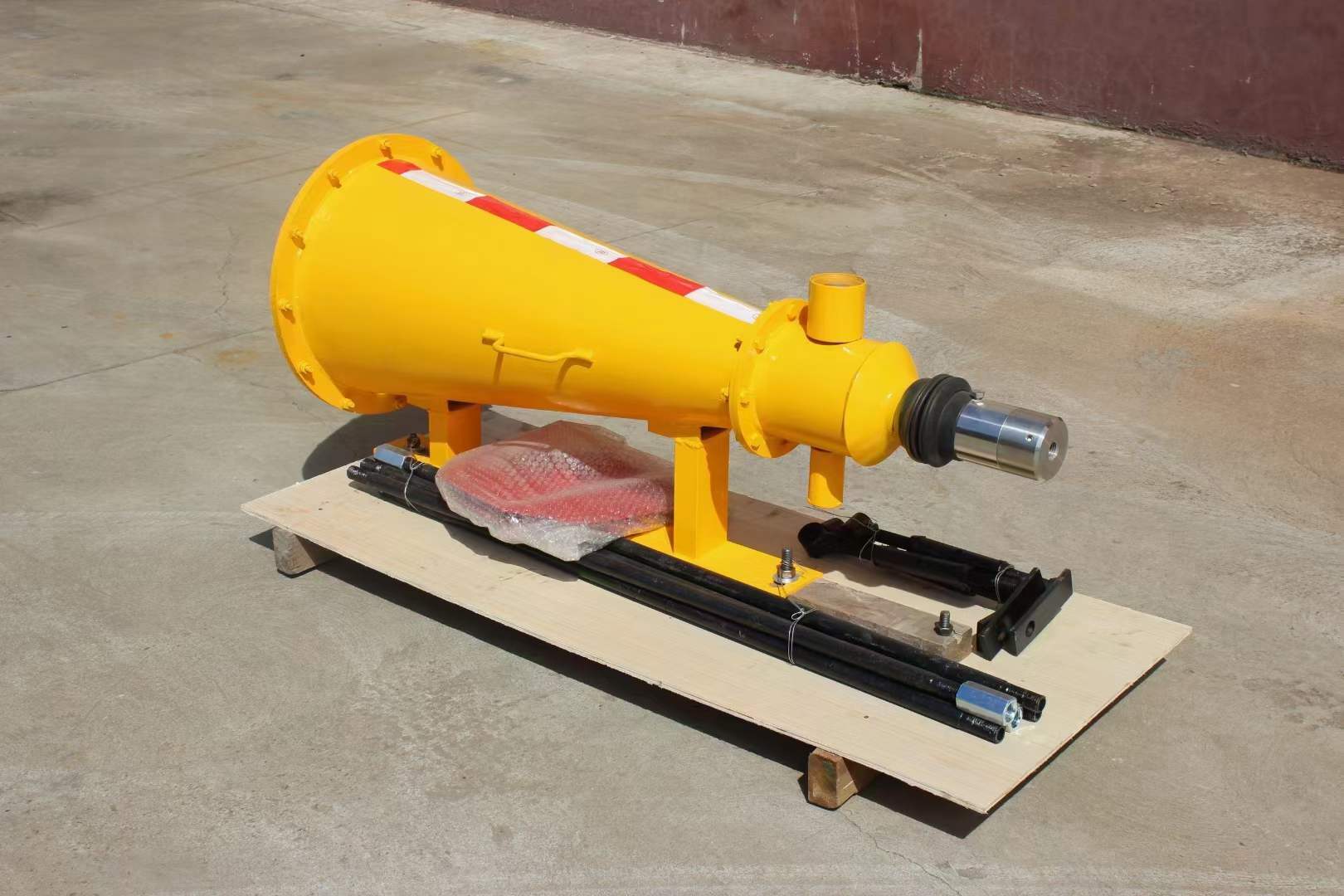

装置组成：装置主体部分、冲击波接收器、吊挂部分。装置主体部分：贮存和快速喷洒消炎剂的部件。

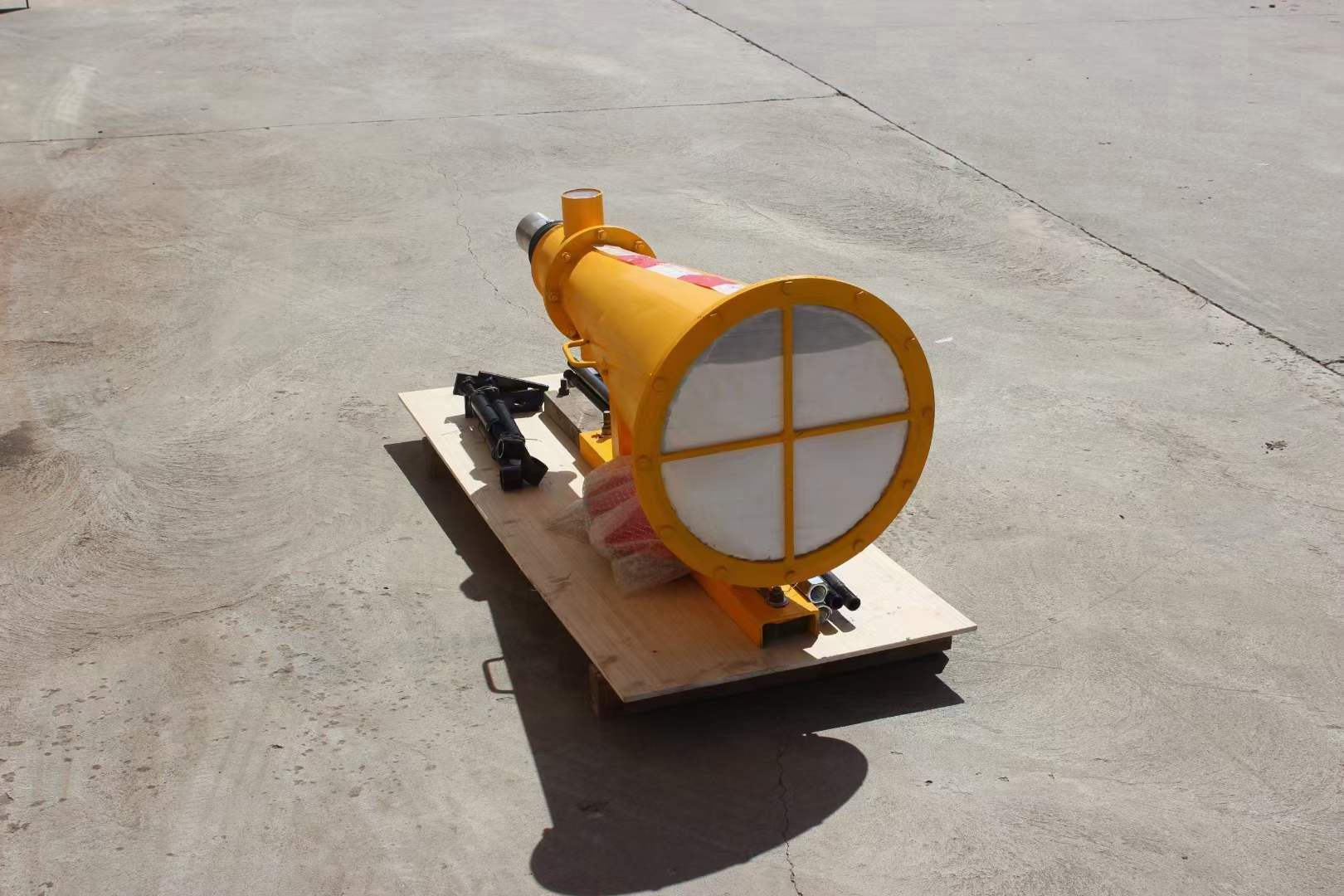

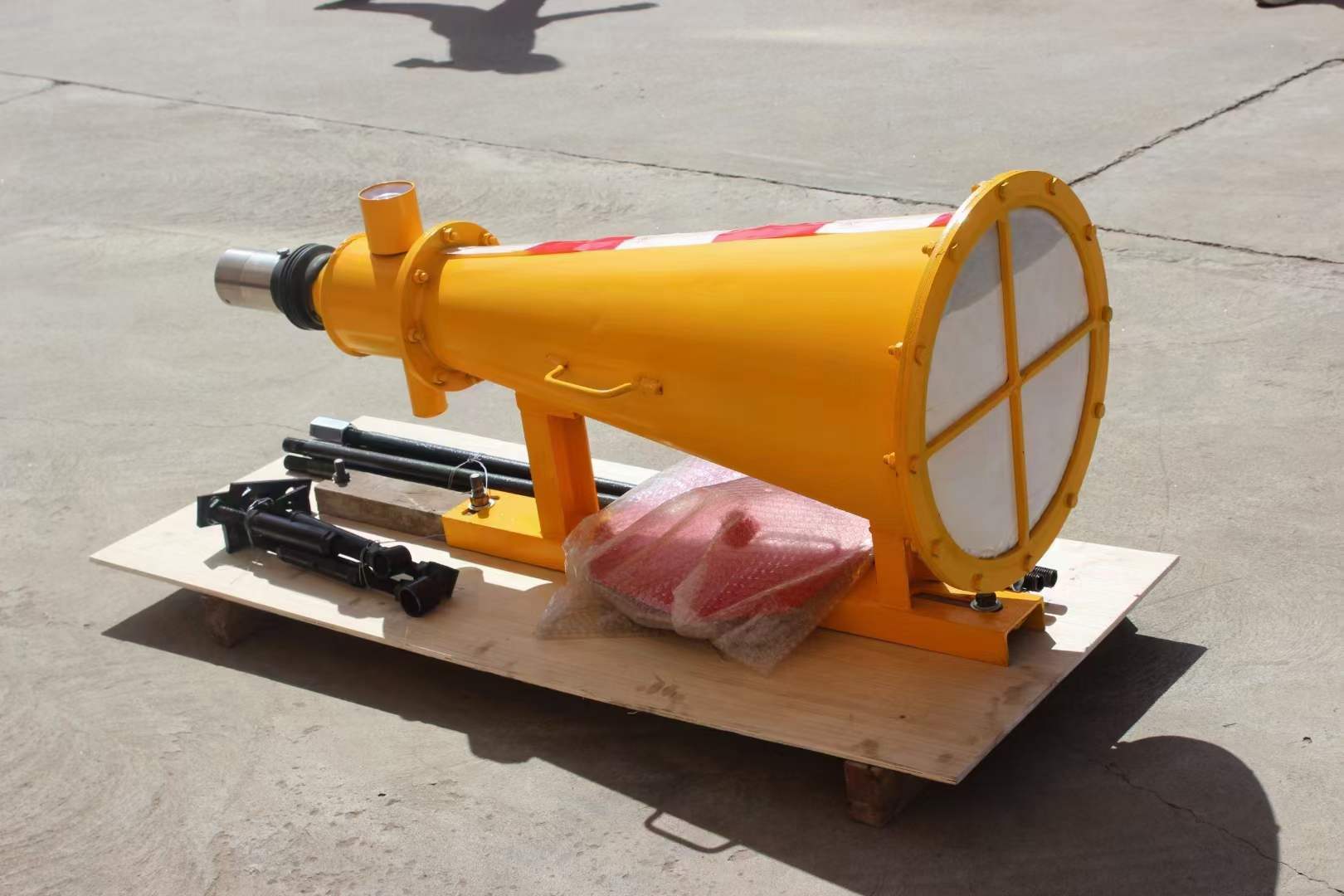

冲击波接收器：用于接收爆炸冲击波，并将冲击波的冲击作用传递到装置主体的部件，包括方形冲击波接收板、圆形冲击波接收板、垫圈及推杆。

吊挂装置：又分为左吊挂和右吊挂部分，用于将装置牢固的固定在巷道顶板上。

工作原理：井下自动隔爆装置采用锚杆连接的方式固定在巷道顶板上方，并根据巷道情况选择装置的布置方式、安装数量等。冲击波接收器面向爆炸产生的冲击波和火焰的蔓延方向。

冲击波先于火焰到达冲击波接收器，并使触发装置动作，隔爆介质喷出，形成高效能雾状隔爆区域，该雾状隔爆介质可悬浮足够时间以等待火焰到来并使之熄灭，起到阻止爆炸蔓延的作用。

六： 安装使用和注意事项

井下可能发生瓦斯、煤尘爆炸的地点选为安装位置。

1）煤矿井下自动隔爆装置应安装在巷道顶板下方，冲击波接收器面向冲击波和火焰扩散方向。

2）煤矿井下自动隔爆装置应安装在要保护的整个巷道内，间隔不超过300米，且首尾两个装置应安装在距离与其衔接的巷道不少于30米的位置。

3）当爆炸冲击波及火焰扩散方向不确定时，须安装成对的、安装方向相反的煤矿井下自动隔爆装置，距离不超过300米；或者安装同方向的煤矿井下自动隔爆装置，且间隔不超过150米。

4）为保证隔爆性能，隔爆装置的工程设计要充分考虑巷道断面形状、尺寸、爆点的爆炸当量及爆点位置来进行设计，进而确定隔爆装置的数量及位置。

5）井下自动隔爆装置安装在掘进巷道中时，随掘进作业的推进，根据掘进巷道的长度选择煤矿井下自动隔爆装置的安装方案。

七：维护保养

须由专人负责定期维护，要检查隔爆装置是否固定牢固，喷射方向水平前方是否有阻碍物

严禁在投入使用时，严禁拆除触发装置锁紧机构；

严禁不安装设备的备附件，而直接安装设备；

禁止在喷口前方内堆放物品，安装设备；

在使用期间不得拆卸隔爆器的保护罩。
