一：产品概述：
智能矿灯充电柜是供矿灯蓄电池直流电源充电用.采用恒压并联充电法,充电手续简便.
矿灯充电柜是供矿灯蓄电池直流电源充电用。该充电柜每次可同时充电100只矿灯蓄电池，采用恒压并联电法，充电简便；在矿灯蓄电池充电终期，充电电流在0.1安培以下，不会过充电。如果矿灯蓄电池暂不使用，可以不拿出。各个放电程度不同的矿灯蓄电池都可以随时上柜充电，互不干扰。
二：使用环境
（1）海拔高度：≤2000m。
（2）环境温度：-20～40℃。
（3）最湿月月份平均最大相对湿度为95%（同月月平均最低温度不高于25℃）。
三：充电柜技术参数
（1） 充电柜供电电源为交流，工作电压 220V±15%/50Hz。（5V～6.5 V的矿灯）。
（2）充电柜充电系统采用开关电源供电，效率高、噪音低、宽电压设计，具有短路、过压、过流、过载和温度保护等功能。
（3）最大输出电流：≥120A；输出电压为6伏稳压，采用两块300-6的电源
（4）保证每盏灯足够的充电量（大功率连续使用不低于11h），在电池充电饱和后自动停止充电。

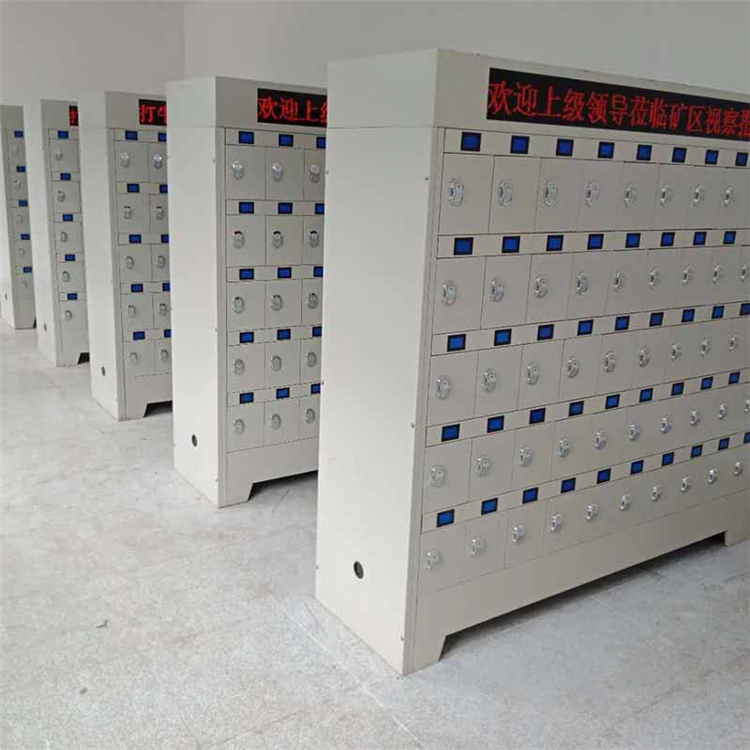

（5）每台充电柜充电位数量：100位，双面设置，每面50位。充电柜外形尺寸：高2120mm×宽2200mm×厚620mm。智能充电柜为前后分组二合一结构，充电柜供电系统放在柜体侧面，每10个灯位各自独立工作为一组，某组出现故障时不影响其他组正常充电。充电模块采用插拔式连接，操作简单，维护方便，单个灯位出现故障，直接更换充电模块，不影响左右相邻灯位充电。架体结构是有侧门结构，开关电源和主板，布线等放在侧门位置。架体下方离地高度10cm。下方不能设置储物箱，节约下来空间用来增加每个小门的内部容量。
（6）充电位为单格柜门式设计，柜门内腔尺寸不小于：高320mm×宽210mm×深280mm。矿灯在柜子内充电，每个灯位空间内可放置矿用智能矿灯充电、各型自救器、人员定位卡、便携仪。
（7）每个灯位空间内部有小型照明led灯，取放矿灯时自动照明。照明灯在屏幕后方板子上，不用另外布线安装照明灯，声控亮灯，大大避免了资源浪费。

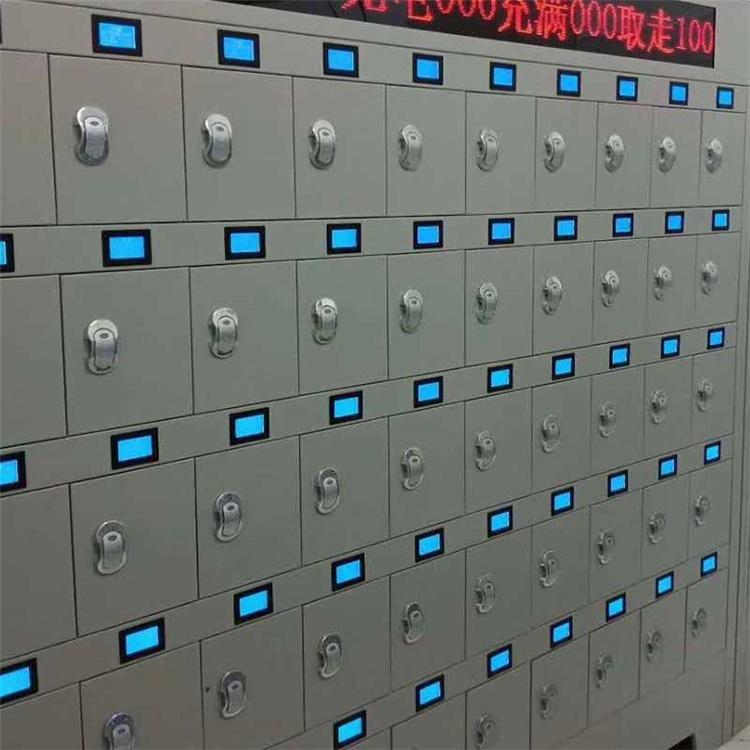

（8）每台充电柜上方安装（双面）P3.75单色LED显示屏（比P5的显示屏来说P3.75的密度大，间距小，清淅度高），实时显示该台充电柜的数据信息如：“**煤矿、**架、充电**、充满**、取走**”。具有自由编辑功能，显示模式为滚动或翻屏，显示内容为矿灯实时状态信息和安全标语等信息，且安全标语可任意设置。
四：充电柜系统技术参数
（1）充电柜采用智能充电监控管理系统，可实现无人值守，配备相应管理系统设备一套，包含工控计算机、显示器、激光打印一体机各一台及操作系统软件。
（2）系统工作稳定可靠，信号传输速度快。当一个充电柜出现故障时，不能影响其它充电柜充电、监控及上位机软件的运行。系统具备良好的人机界面，智能式操作。
（3）矿灯状态检测与显示
实时监测矿灯房所有矿灯的有关状态数据，判定每只矿灯挂入和取出时间（即矿工上井和下井时间）（4）矿灯充电次数累计统计
对每只矿灯充电次数进行累记统计，根据实际充电次数与规定充电次数之差，判定该矿灯的剩余充电次数，以便有关人员及时采购或更换矿灯，在矿灯统计表中显示。
（5）矿灯故障诊断与告警
根据采集的矿灯有关数据，上位工控计算机可判断各矿灯充电是否正常，如出现充电故障可在软件上出现故障告警信号。可对矿灯使用超时报警及显示。
（6）考勤管理
可在某时间段内统计某工种矿工的出勤情况，也可在某时间段内统计某工段矿工出勤情况，也可在某个时间段内统计某个矿工出勤情况。
（7）矿灯管理
可对矿灯有关信息录入、删除、修改与查询，也可将不同矿灯生产企业的产品信息录入、删除、修改与查询，通过查询有关记录对比各生产企业产品的优缺点，以便于产品选型。
（8）员工档案管理
可按工种、工段和职务等对所有员工的有关信息录入、删除、修改和查询。
（9）查询统计及报表打印
可查询与统计员工档案管理和考勤管理的所有信息，需要时可打印报表。能够准确记录矿灯开始充电时间及取走时间；对超时不还的矿灯具有报警提示。能够通过多种方式进行相关数据的查询：包括任意时段、姓名等，并能够以报表形式导出
