一：产品概述：
本安型矿灯（以下简称矿灯）是以锂离子蓄电池为电源，采用 LED 光源照明的矿井下携带式照明灯具，同时有录像、录音和拍照功能；具有体积小、重量轻、免维护等特点。采用的大功率白光 LED 光源具有抗振动冲击、光电转换效率高、连续点灯时间长、寿命长等特点。
二：使用环境条件及工作条件：
矿灯可以在以下条件由个人使用：
——环境温度：-5℃～40℃；
——大气压力：80kPa～110kPa；
——宜在无淋水和溅水的场所使用；
——无剧烈振动和冲击的场所；
——周围介质无腐蚀性气体；
——宜在瓦斯和粉尘浓度不超限、无爆炸危险的场所使用；
——超出上述条件的，如井下救援，用户应进行风险评估。
三：结构特征和工作原理
1.结构特征

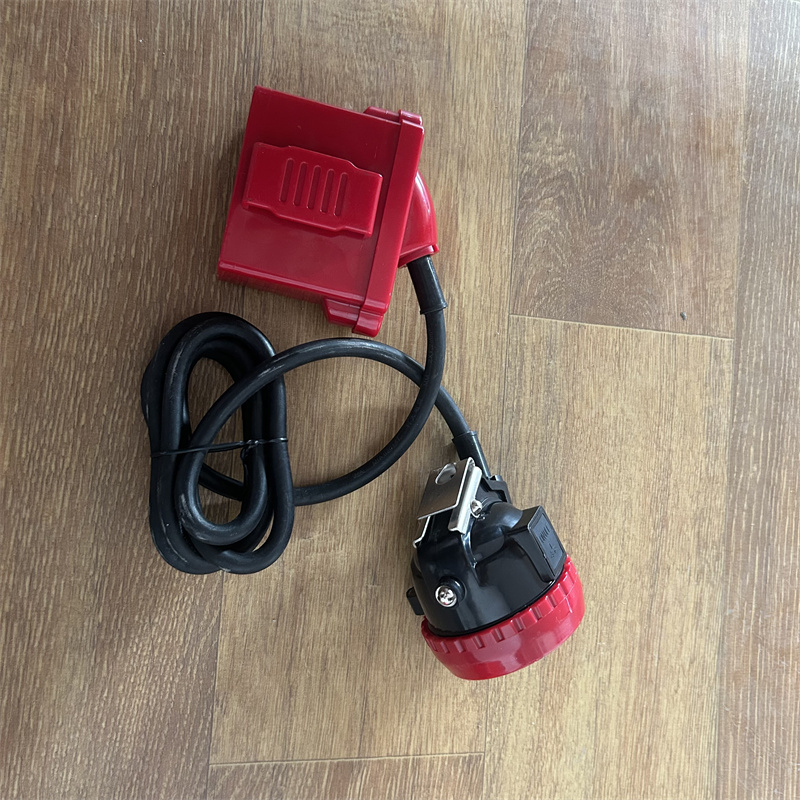

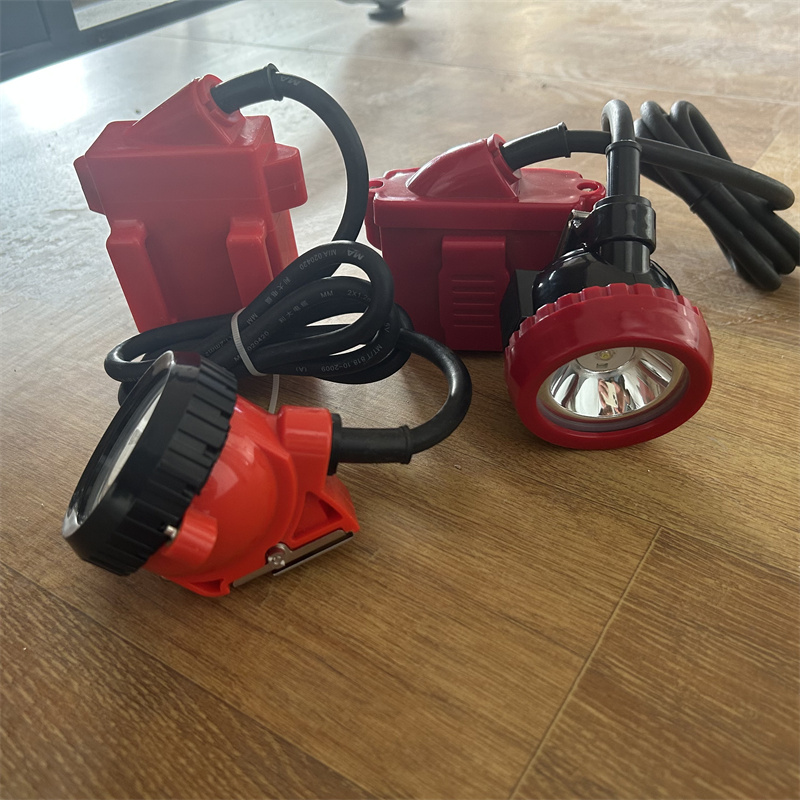

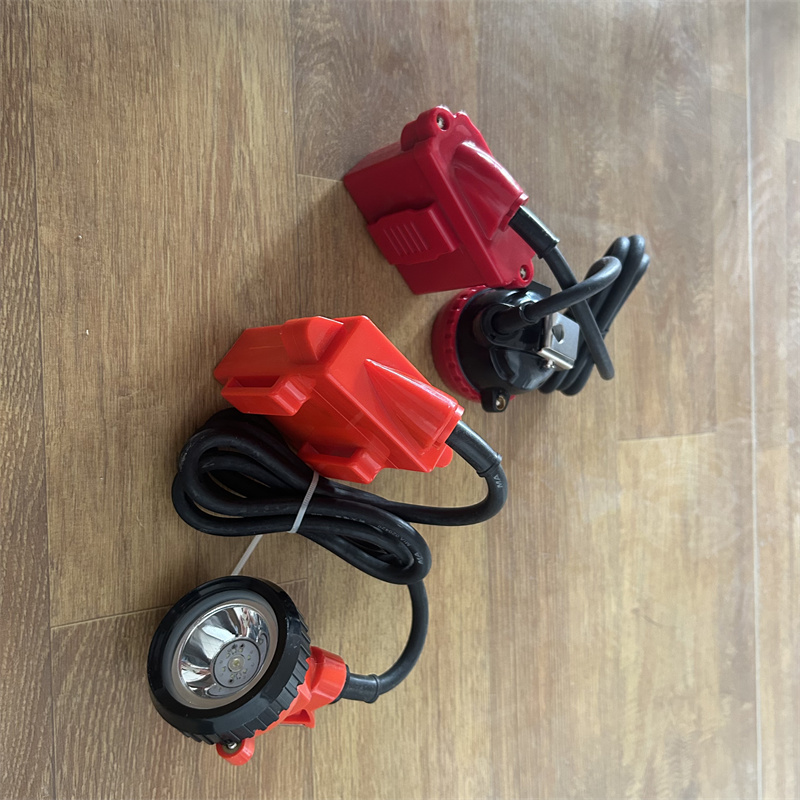

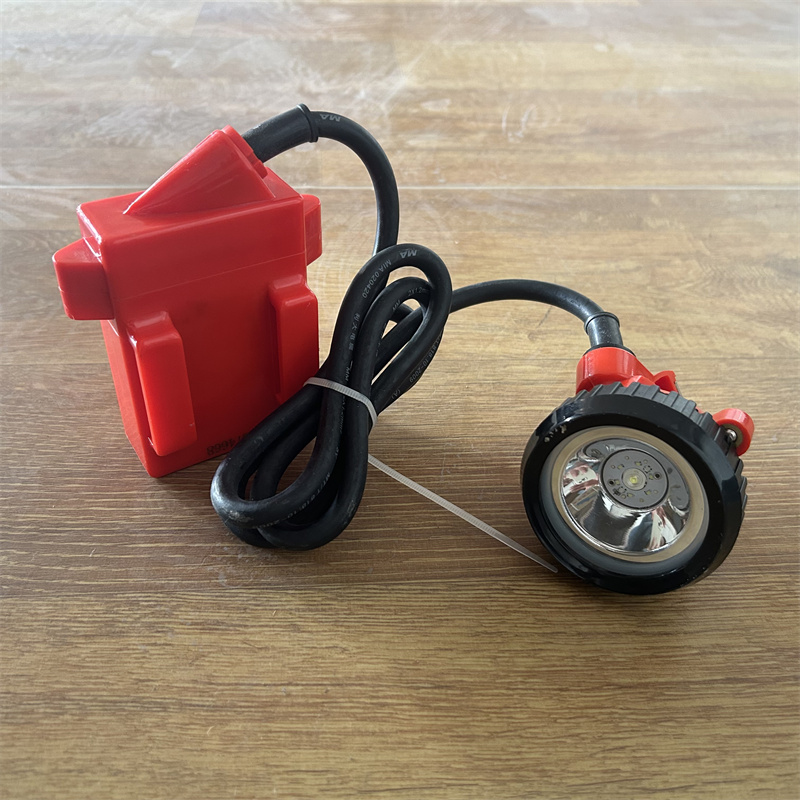

矿灯为携带型，由灯头部分（包括光源、外壳等）、电缆和蓄电池部分（包括蓄电池槽、矿灯保护器、PTC、本安保护板、锂离子蓄电池等）构成，灯头可固定在矿用安全帽上；矿灯的本安电源：矿灯采用PL205667，3.7V/6Ah 锰酸锂电池，在蓄电池输出端串接 PTC 热敏电阻、本安保护板、BK3L(A)矿灯保护器组成本安保护电路。锂离子蓄电池和本安保护电路采用弹性密封胶浇封于蓄电池槽内。采用灯头充电方式，只须将灯头的充电开关插到充电设备的充电插头上，按顺时针方向旋转 180°使灯头充电螺钉与充电设备上的弹簧片良好接触（此时充电插头也与灯头内的充电触点相接触）即可自动充电。矿灯头内部装有微型高清摄像及存储装置，在有效工作时间内实时存储现场生产活动状况，内部存储卡储存信息自动循环，便于有关部门提取内部信息，存档备查
2.工作原理
锂离子蓄电池通过设置在输出端的矿灯保护器为矿灯提供照明能源，通过电缆与灯头连接，通过切换灯头上的开关可以分别用主光源或辅光源进行照明、摄像，当由于某种原因引起短路时, 矿灯保护器会在 15ms 内切断电路,故障排除后自动恢复供电；矿灯放电时，将灯头上的开关接通主光源（或辅光源），锂离子蓄电池通过LED驱动电路向主光源（或辅光源）提供恒定的工作电流0.20A，当放电至锂离子蓄电池的保护电压 2.90±0.05V 时, 矿灯保护器自动切断放电回路；采用灯头充电方式，本型矿灯灯头内设置了恒压型充电转换装置,充电时只须将灯头的充电开关插到充电设备的充电插头上，按顺时针方向旋转 180°使灯头充电螺钉与充电设备上的弹簧片良好接触（此时充电插头也与灯头内的充电触点相接触）即可自动充电；灯头开关打开，录像装置自动启动
