一、产品介绍
缩管机是在常态下对管件端面进行扩管及缩管，由集成控制的触控显示荧屏控制的液压全自动管端加工机械，更换模具可对管件进行扩管、缩管、鼓包、镦筋等管端加工成型，可根据用户需要自由决定采用手动、点动或自动的加工形机床由油箱、床身、滑块、主油缸、模具芯杆（选用）、限位油缸、压紧油缸、夹紧模具及轴向定位油缸、轴向定位角铁等主要零件组成。
二、应用范围
缩管机被广泛运用于管件接插、汽车油管、风管、水管、空调管等连接部位的加工成型，是理想的管端成型加工设备，加工形状包括：凸、凹节，长扁，正方，拓斜，V形，开口肘，平口肘等依产品化制造成成型模具。
三、使用方法及构造
构造：用槽钢焊一个地盘，动力端装有电机、减速机、卡头（卡管子用，可用车床卡盘代替）。另一端安装支撑座（可打开的），支撑座上外端固定一个加热环（8-10个喷嘴，用气焊靠抢嘴焊在一个铜管环上）。最外边是一个活动的支架，上面安装一个合金模具。
使用方法：将管子固定在缩管机上，打开加热器（环）。待温度达到后，推动合金模具，管头形状即达到要求。整个过程约15分钟。
四、工作原理
通过机械传动，带动钢管旋转，并在钢管的一端用火焰加热，当达到一定温度时，
用成型模对加热的钢管头部进行赶制，直至达到所要求的形状为止。
注：缩管机，支撑座、加热环、模具支架三位一体固定在一个底座上，这个底座与底盘轨道连接，可以按要求的长度进行调接。

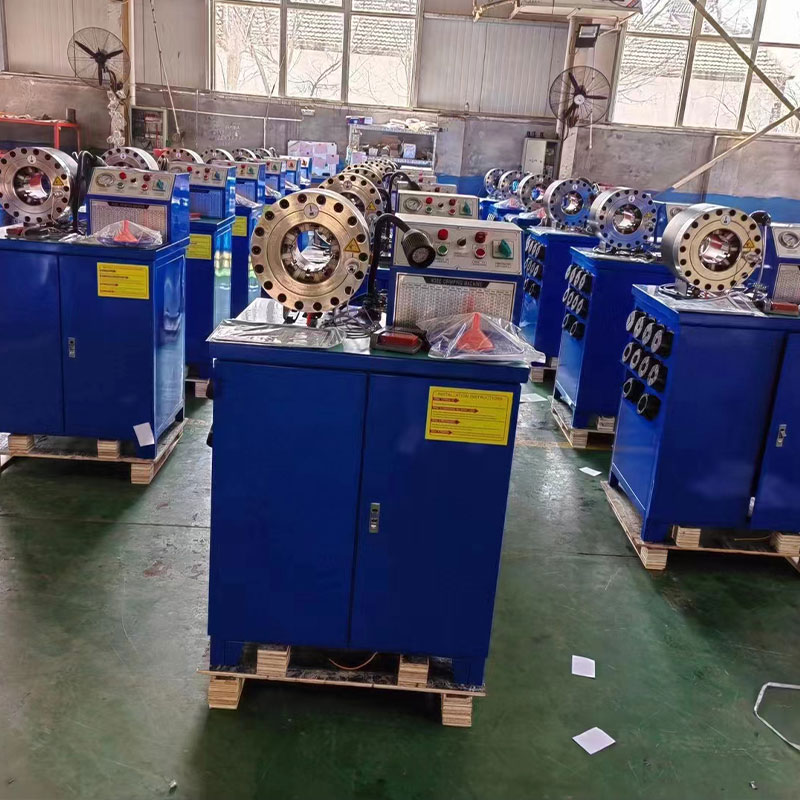

五、技术参数
锁管(扣压)范围 φ6-φ51mm
模具数量 10 套
扣压精度 0.01mm
排量 5L
系统压力 31.5Mpa
功率 3Kw
电压 380V
扣压力 600T
扣压数量 200 根/小时
外形尺寸 800x640x1300mm
重量 300Kg
