一、液压起拨道器用途及特点
液压起拨道器是以汽油机为动力，主要用于线路大修、新建线路起拨道作业，也可组成机群用于提速道岔换铺作业中道岔的平起平落及落地后与线路对接时拨道作业，是替代压机作业的理想设备。采用双起道组合油缸设计，双勾夹轨装置、内置液压油管、走行机构采用液压控制，具有结构紧凑、起道力大、拨道力强、行程大、操作方便、安全可靠、作业效率高、适用性广的特点。
二、液压起拨道器工作原理

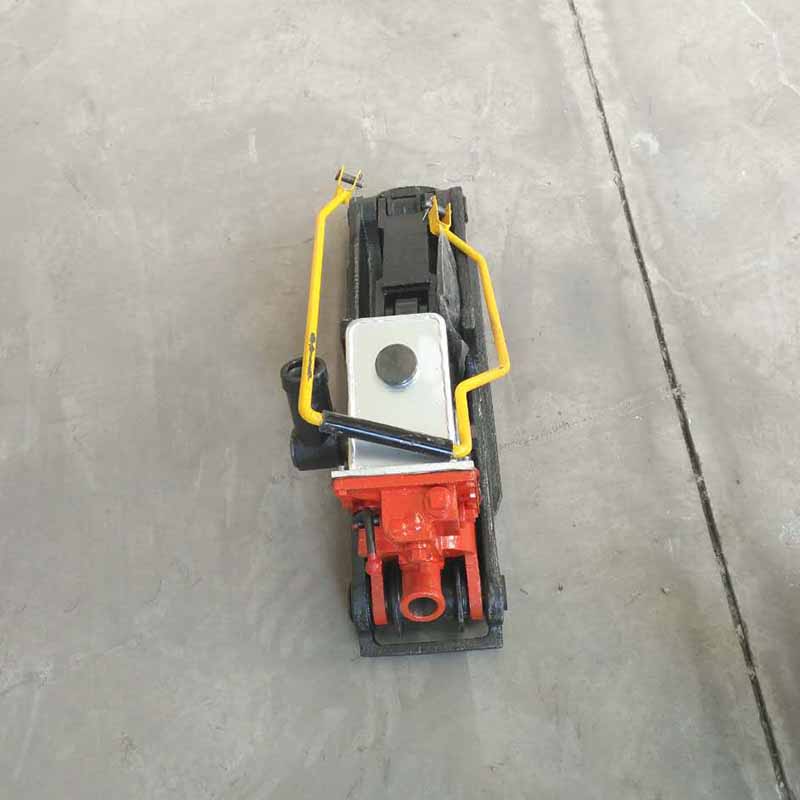

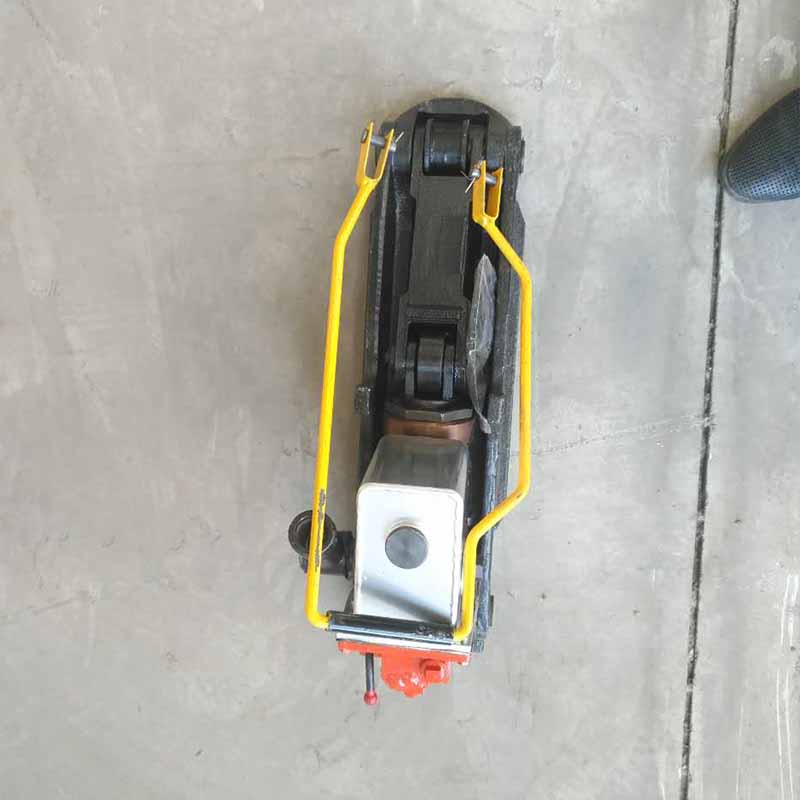

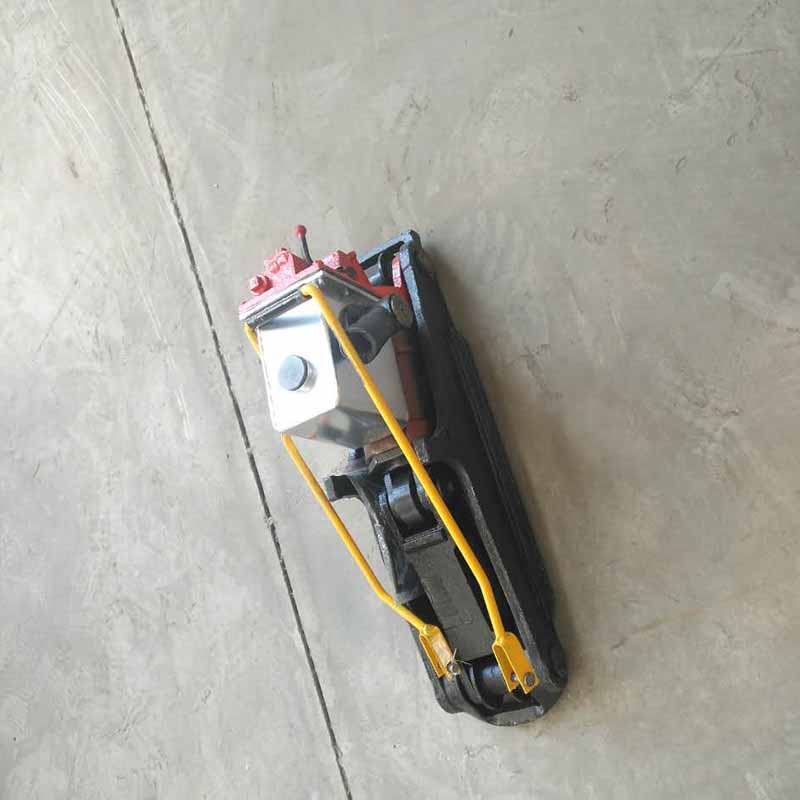

液压起拨道器由油缸，油缸座，油箱，柱塞泵，支架，底座及搬把等组成。底座，支架及油缸座有销轴铰接而成平面四连杆机构。油缸座上设有安全阀和回油阀等机构。搬动操纵杆使柱塞泵里产生的高压油进入油缸，推动活塞伸出，在活塞推力的作用下，油缸及支架绕底座上的销轴同时向上旋转，在起道轮的铰接处产生垂直向上的推力，同时在支架的顶块上产生水平方向的推力，从而达到起道和拔道的目的。
三、液压起拨道器使用说明
a.将底座插入轨底，使起道轮顶住轨底，关闭回油阀，摇动搬杆，使活塞伸出，即可进行起道；当支架上的顶块卡在轨底侧面，关闭回油阀，摇动搬杆，使活塞伸出，在其水平位移上即可拔道。起拔道完成后，打开回油阀，使液压系统卸荷即可下道。
b.本机使用工作机油为40#机油，气温较低时，用20#机油。注入的工作油要经过滤清洁，不工作时注意不要碰撞，不要倒置，以免受损及泄?B油，要定期更换机油，定期进行检修，以保证机具的使用寿命。
c.本机易损件（主要是密封件）要定期更换。
四、液压起拨道器技术参数
最大起道力：15t.20t.25t.30t
最大拔道力：8t.13t.18t.20t
最大起道量：115.115.120.125(mm)
最大拔道量：80.80.85.90（mm）
整机重量：22.23.26.28(kg)
