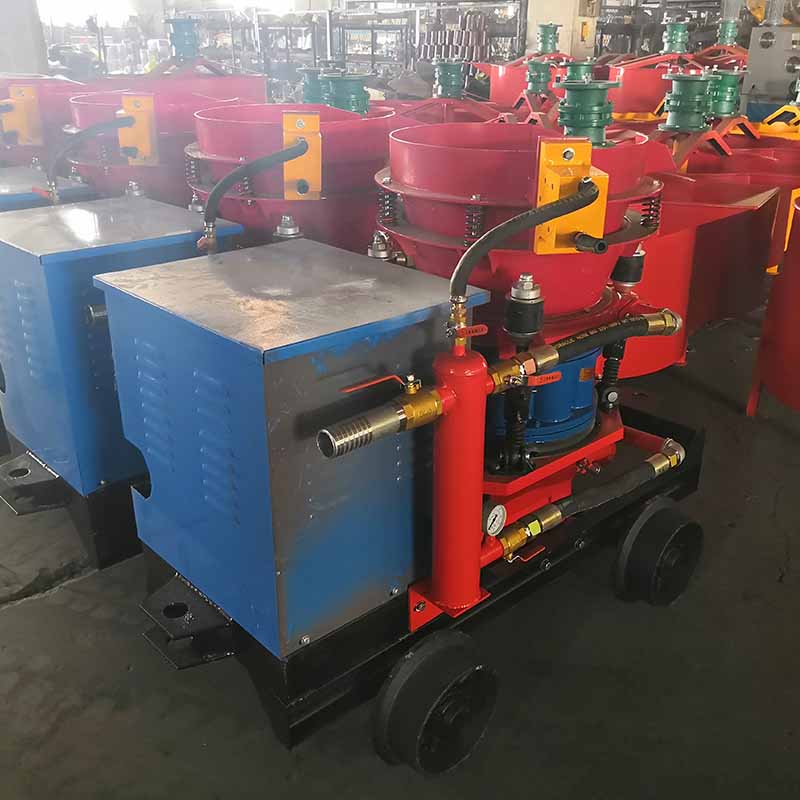

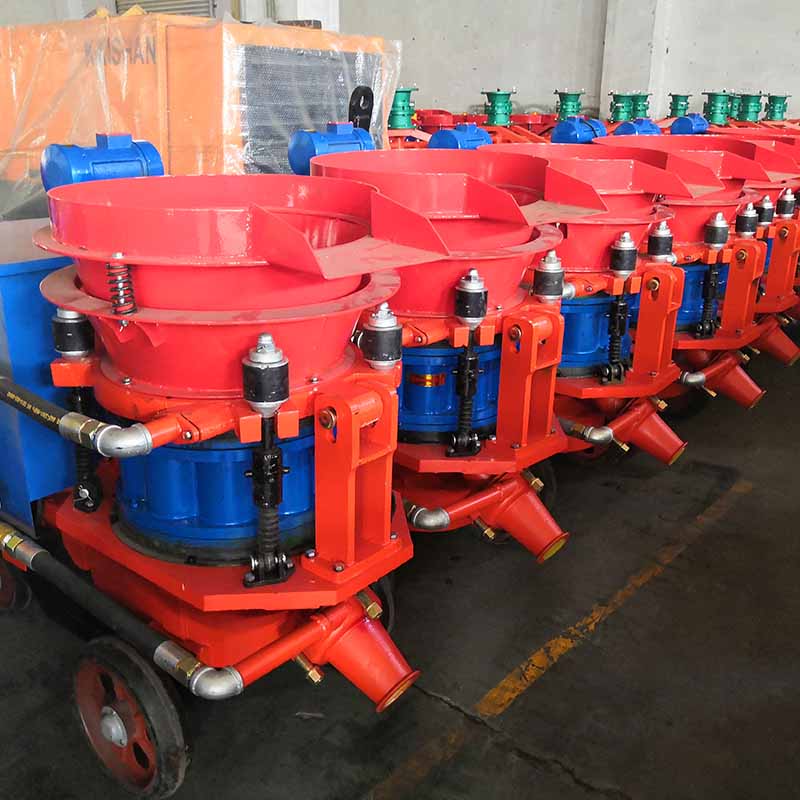

一、 产品概述
PZ-5混凝土喷射机是用于潮(干)式喷射混凝土的设备,他具有技术先进、节后合理、性能稳定、操作文虎方便、使用寿命长等特点。
PZ-5型喷射机广泛适用于煤矿巷道、高沼矿井、交通隧道等喷射混凝土施工作业。
二、型号表示方式
P:混凝土喷射机
Z:转子式
5:生产能力5m³/h
B:矿用防爆电机
三、 技术参数
额定工作压力:0.4Mpa
生产能力: 5m³/h
水平输送距离:150m
垂直输送距离:40m
耗气量:8m³/min
最大骨料内径:≤20mm
适用混合料水灰比:0.2-0.35%
粉尘浓度:≤20mg/m³
噪声声压级:85dBA
底盘轨轮轨距:600/762/900mm
外形尺寸:1530*818*1188mm (600轨距)
机重:700kg
输送管内径:51mm
转子转速:11r/min
配套电机功率:5.5kw
电压等级:380/660v
四、 使用与操作
操作者必须仔细阅读使用说明书,并且熟悉机器结构和操作规程后方可上岗操作。
1、开机前的准备
A、检查整机各连接部件是否牢固,各旋转滑移部位是否灵活可靠。
B、观察游标,检查减速箱内润滑油是否充足。
C、驱动电机与电源连接,点动电机观察转字体旋转方向应与箭标方向一致,否则应对电源调相。
D、主气路、上气路、下气路、振动器气路、喷头供水截止阀置于关闭状态,主气管接入气源。供水管路接入水源,输料管与主机连接。
E、调整压紧机构,先手动预压紧,然后使用扳手上,弯折输料管,打开主气路、上气路截止阀,观察压力表在0.3Mpa左右市,橡胶结合板处应没有气体溢出。
2、喷射作业
首先打开主气路、上气路、下气路截止阀,开启喷头供水截止阀,预湿岩体表面,然后启动电机,打开振动器气路截止阀,料斗中加入拌合料,开始喷射作业。
工作中喷头操作人员应适当调节喷头供水量,保障砼料具有适合的水灰比。主机操作人员应注意观察主机侧面余气孔,如有余料排出,应适当减小下气路供气量。直到机器余气口处没有物料排出,设备正常工作为止。
3、停机操作
停机前,首先停止加料,带喷头处无物料喷出时,关闭供水截止阀,同时向料斗内加入少量湿砂石,几遍将料斗和转子料腔中的残料冲刷干净,带喷头处无物料喷出时,关闭电机电源及各气路截止阀。
