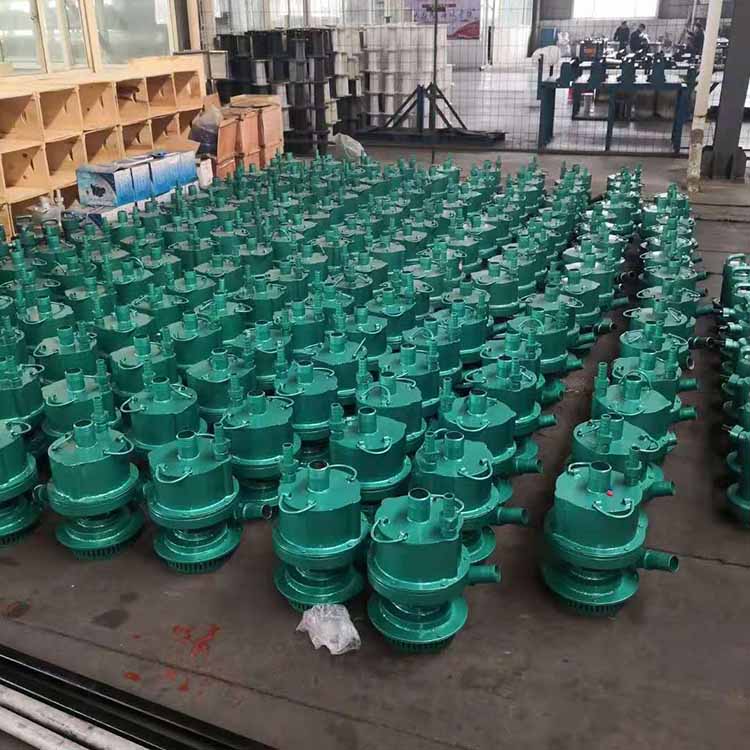

FQW型矿用风动潜水泵

一、产品概述：

FQW型矿用风动潜水泵可广泛用于煤矿井下任何作业面，输送含有煤粉、泥沙颗粒的地下水。该泵具有结构紧凑，移动、拆卸、维修方便、排污能力强、流量大、扬程高，使用安全可靠等特点。

二、举例FWQ20-40/W矿用风动潜水泵技术参数：

型号： FWQ20-40/W

额定流量：20m³/h

额定扬程：40m

工作压力：0.5Mpa

耗气量：   4.5-5m³/h

进水口径：40mm

质    量：  34kg

外形尺寸：329*274*495mm

三、FQW型矿用风动潜水泵结构及工作原理：

矿用风动潜水泵主要有泵体、气马达和过流等三部分组成。

泵体部分：分上下两腔，中间用密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使高气压、水分别进入上下两只密封圈内壁，使其内涨，增强密封效果。

气马达：由转子、涡轮、上下气缸、轴承等组成。以压缩空气为动力、冲击涡轮推动转子高速运转作功

过流部分：由水轮、泵盖、吸口、泵座等组成。水轮装在壳体下腔转子轴上，压缩空气从进口送入，转子运转带动水轮，水轮里的水在离心力的作用下压入壳体出水涡道，顺出水管排出。
