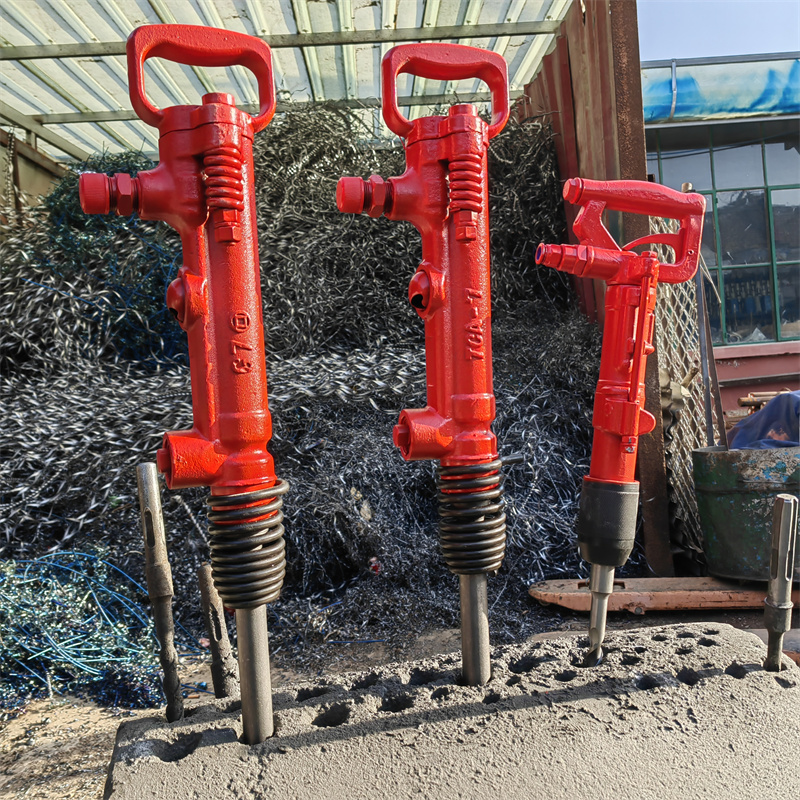

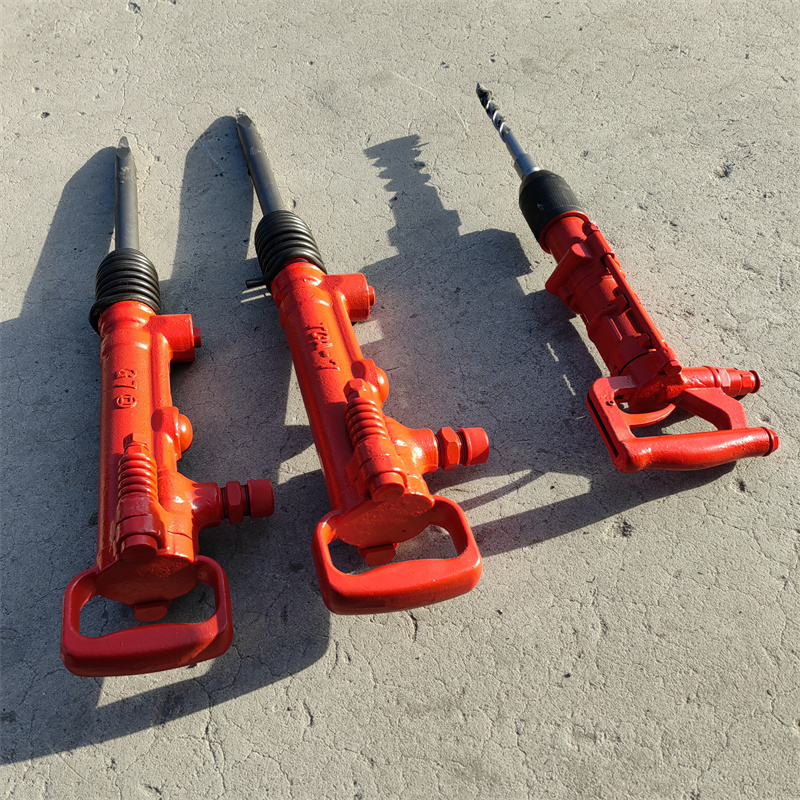

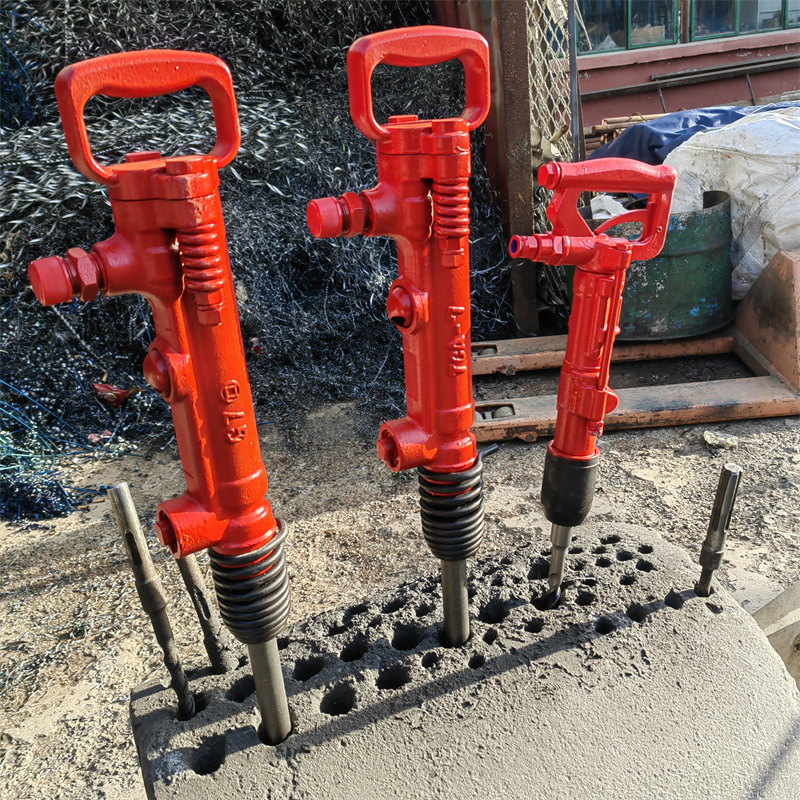

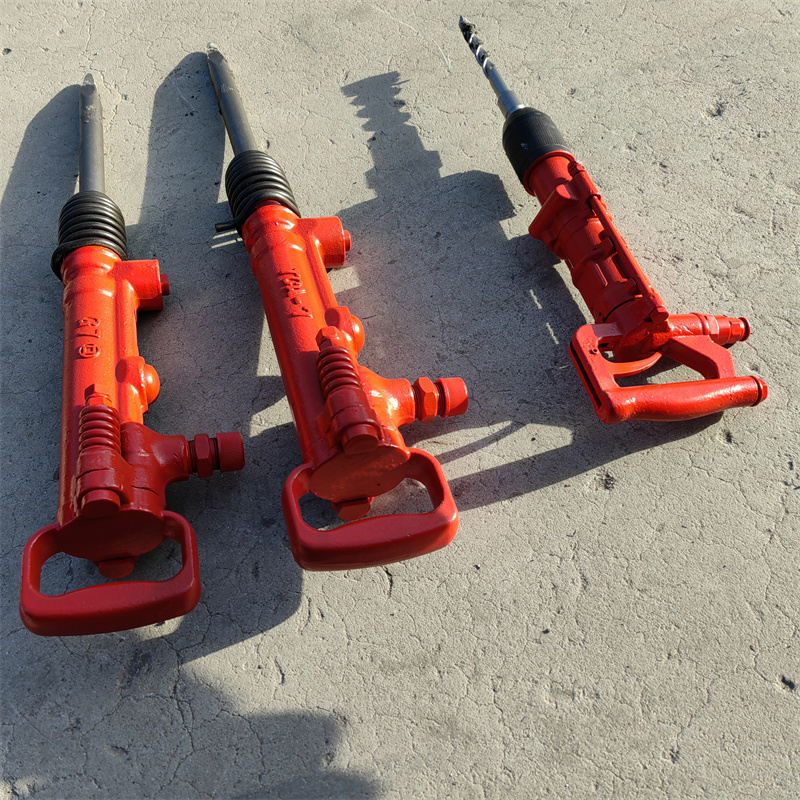

气动冲击钻

一、产品概述：

气动冲击钻主要用于岩石、砖墙、混凝土等构件上安装管道、架设动力线路、安装地脚螺栓、化工厂、建筑、重工业、有危险潮湿气体的隧道、水下及狭窄的空间作业；尤其在高瓦斯防爆矿井中，气动防爆无火花更能体现其安全性气动冲击钻主要用于矿底岩石凿孔、混凝土打孔、建筑砖墙钻孔。QCZ-1气动冲击钻钻孔速度快，钻孔能力强，在很大程度上提高了安装管道、架设动力线路和安装地脚螺栓的工作效率;

二、机器原理和参数：

QCZ系列气动冲击钻工作原理：压气由气管连接管接头进入压柄，再进入冲击钻气缸，后由推杆调节形成冲击回转或单纯冲击，从而达到冲击或回转的作用。

QCZ-1气动冲击钻技术参数：

外形尺寸： 366×185×76 mm

重    量：    4.5kg

供气压力： 0.5～0.7 Mpa

所配钻头规格： φ8  φ12   φ 14    φ16 φ18     φ20     φ24

打孔深度： 300mm

冲击能量： ≥2.5J

冲击频率： ≥48Hz

无负荷转速： 200r/min

耗气量： ≤121/s

QCZ-2型气动冲击钻主要技术参数：

外形尺寸(长*宽*高)：277×190×51mm

空气压力：6.3-8kg/cm-2

每次冲击力：1.5J

冲击频率：0-4000min-1

所配钻头规格：Φ6mm Φ8mm Φ10mm Φ12mm Φ14mm Φ16mm Φ18mm Φ20mm Φ22mm Φ24mm Φ25mm

耗气量：0.6m3/min

软管内径：12mm
