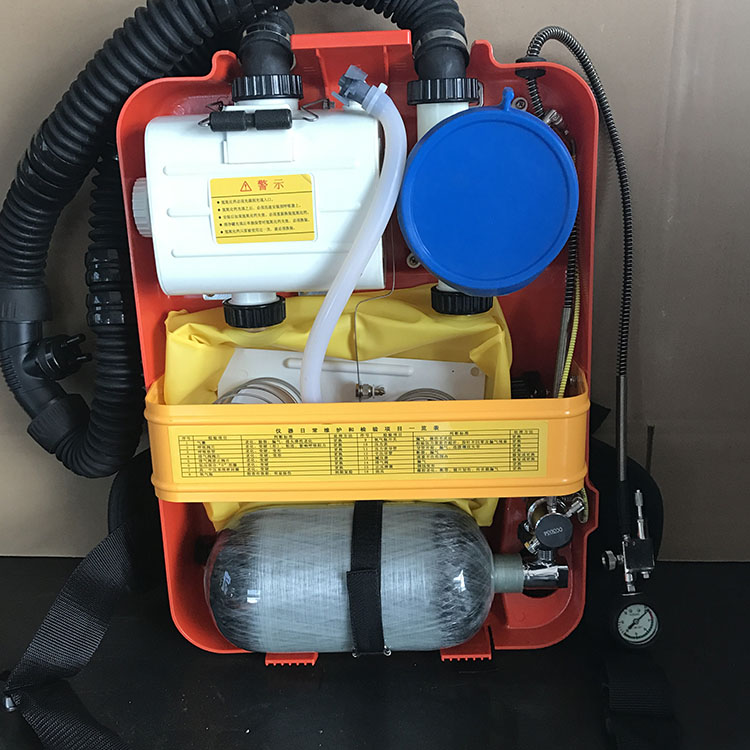

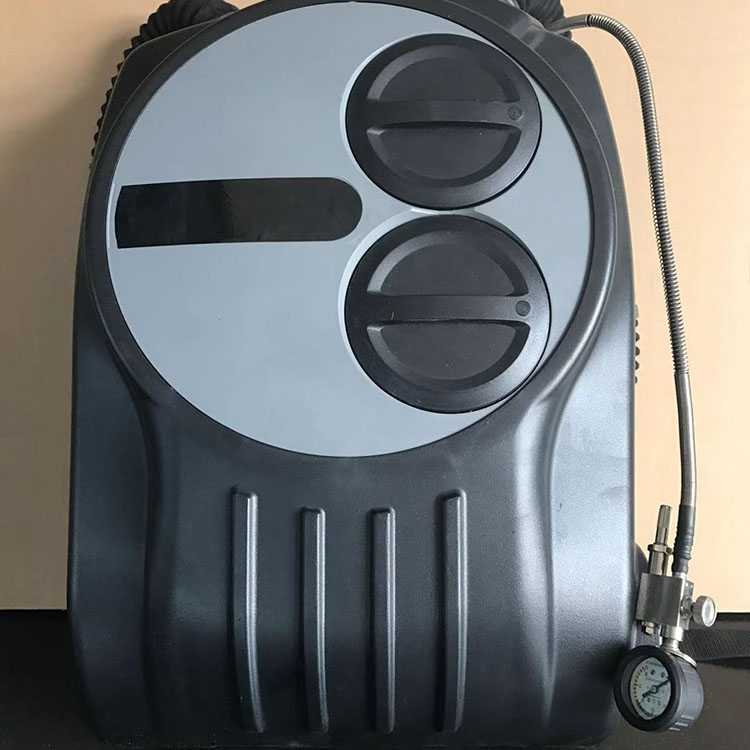

HYZ4隔绝式正压氧气呼吸器

一、产品概述

HYZ4隔绝式正压氧气呼吸器（以下简称呼吸器）是矿山救护队员用于个人呼吸保护的工作型换代产品。它具有高安全可靠性，高舒适性，方便拆装，方便维修，方便检查，是目前国产较为先进的高新技术个人呼吸防护装备

本呼吸器主要用于矿山救护队员在从事救护工作时对其呼吸器官的保护，使之免受有毒有害气体的伤害，也可以用于煤矿，受过专门训练人员在有毒有害气体环境中，从事预防或处理工作时使用。

二：使用环境条件

大气压力：(70～125)KPa

相对湿度：0～100%

温度：-10℃～40℃

三、工作条件

a、对HYZ4型隔绝式正压氧气呼吸器（以下简称呼吸器）应严格按《煤矿救护规程》、《氧气充填安全技术要求》、《矿山救护队管理办法》进行管理和使用。

b、劳动强度：中等，防护时间2h。

c、高压氧气瓶要用专用氧气填泵充填，氧气应符合GB8982-2009的规定，气瓶充填压力：（18～20）MPa，压力表应符合GB1226-2001的规定。

d、清净罐中填装氢氧化钙的二氧化碳吸收率应符合MT454-2008的规定。

e、吸气冷却装置内应装满冰。

f、外壳阻燃性能应符合MT 113的规定。

四、技术特征

◆呼气阻力                           ≤600Pa

◆吸气阻力                           (0～600)Pa

◆定量供氧量                        ≥1.4 L/min

◆自动补给供氧量                   ≥80L/min

◆手动补给供氧量                   ≥80L/min

◆自动补给阀(需求阀)开启压力     (10～245)Pa

◆排气阀开启压力：              （400～700）Pa

◆吸气中二氧化碳浓度             ≤1%

◆吸气中氧气浓度                 ≥21%

◆报警器声响                       ≥70dB(A)

◆报警时间                            (30～60)s

◆额定防护时间                  中等劳动强度4 h

                                      重度劳动强度1 h

◆氧气瓶额定工作压力         20MPa

◆氧气瓶容积                     2.4L

◆氧气贮量                       ≥480 L

◆填装氢氧化钙量                 ≥2.1Kg

◆外形尺寸：                       572mm×370mm×160mm

◆重量：                           ≤10Kg(不含氢氧化钙、氧气)

五、运输、贮存

1、适于铁路、公路以及水路运输，在运输搬运过程中应防雨、防摔、防砸。

2、应存放在空气流通、干燥、不含腐蚀性气体和无油污的库房内。

3、呼吸器存放一年，需按表三、表四内容全面检查
