矿用多功能自动喷雾洒水装置

一、产品概述

ZPD-7（z:自动,p:喷雾，D：多功能，7：7mpa）矿用多功能自动喷雾洒水装置（以下简称装置)，能够通过连续、自动洒水,在降尘除尘、净化空气的同时,还能吸收一定的有害气体,降低瓦斯浓度,改善和治理粉尘作业环境,是有效防止粉尘危害的常规设备和重要设施；

在电路系统上有较大的创新,具有集成电路一体化传感器、时间设置等单片机智能控制电路；多种措施并举,确保装置能够长期连续工作而无故障；

该装置主要适用于煤矿井下的采煤顺槽、综掘皮带巷、主皮带运输巷、各种转载点、喷浆作业等粉尘作业和具有爆炸性气体的环境。

二、使用环境条件

装置在下列条件下能够正常工作：

a)海拔高度不超过2000m；

b)环境温度；0℃～40℃；

c)大气压力：（80～110）kPa；

d)平均相对湿度≤95％RH（25℃）；

e)含有沼气、煤尘等爆炸性混合物的煤矿井下；

f)无足以腐蚀破坏金属壳体及电器绝缘性能的气体；

g)无淋水及其它液体侵入。

三、结构组成

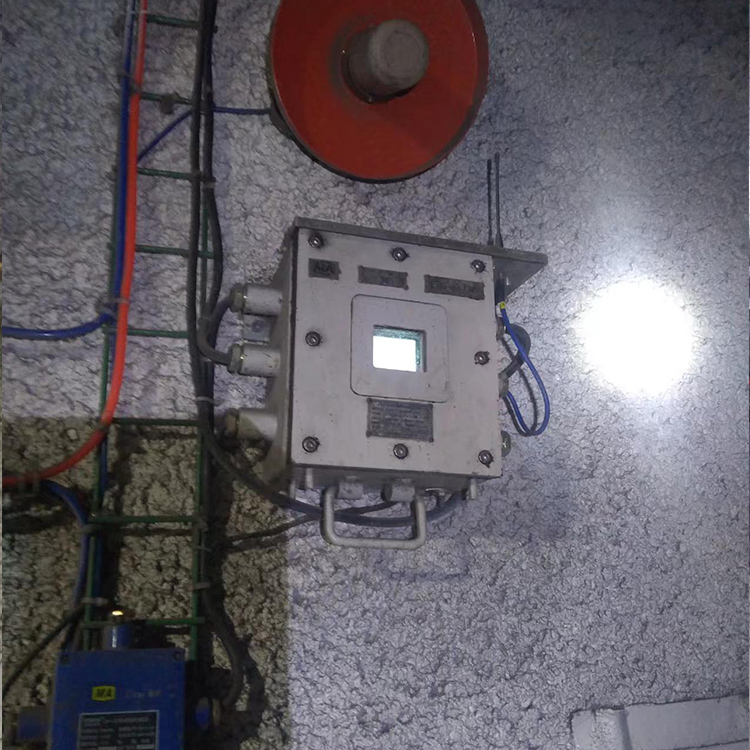

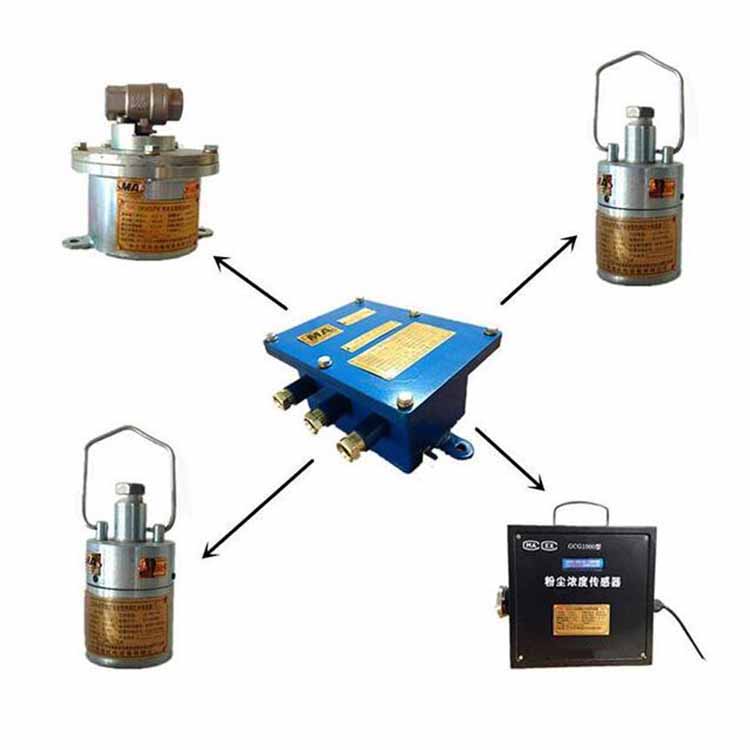

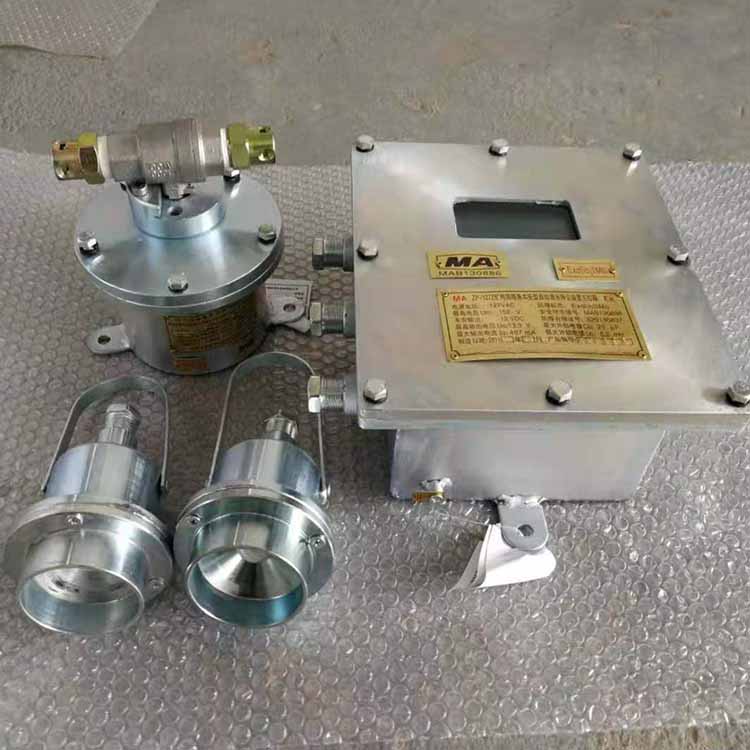

矿用多功能自动喷雾洒水装置由KXJ-127矿用多功能自动喷雾洒水装置主控箱、DFH20/7矿用本质安全型电动球阀、KPZ-C矿用本质安全型触控传感器、GHW-5本质安全型红外线传感器、GWD90本安型温度传感器、GQQ0.1本安型烟雾传感器、具有安标证并在有效期内的电缆组成。

具体组成形式有以下几种：

由KXJ-127矿用多功能自动喷雾洒水装置主控箱、KPZ-C矿用本质安全型触控传感器、矿用聚氯乙烯绝缘聚氯乙烯护套控制电缆、DFH20/7矿用本质安全型电动球阀构成的矿用多功能自动喷雾洒水装置的皮带转折（载）点工作方式。

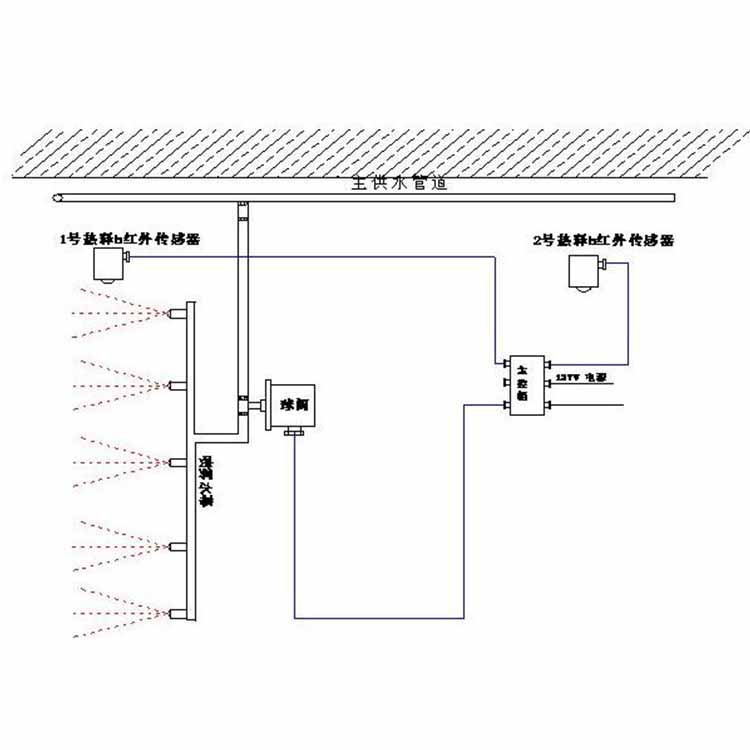

由KXJ-127矿用多功能自动喷雾洒水装置主控箱、GHW-5本质安全型红外线传感器、矿用聚氯乙烯绝缘聚氯乙烯护套控制电缆、DFH20/7矿用本质安全型电动球阀构成的矿用多功能自动喷雾洒水装置的大巷喷雾工作方式。

矿用防火式自动洒水降尘装置由KXJ-127矿用多功能自动喷雾洒水装置主控箱、GWD90本安型温度传感器、GQQ0.1本安型烟雾传感器、矿用聚氯乙烯绝缘聚氯乙烯护套控制电缆、DFH20/7矿用本质安全型电动球阀构成的矿用多功能自动喷雾洒水装置的皮带降温防火工作方式。

四、运输及贮存

运输：包装后的装置在避免雨雪直接淋袭的条件下,可使用于水运、陆运及空运等各种运输方式。产品在运输中，不应有剧烈的震动、冲击和倒放。

贮存：包装后的设备应贮存在温度(-10～+40)℃，相对湿度不大于90%的仓库中，周围不得有酸碱和腐蚀性气体。
