一：捞车器产品概述
LCX-20/20斜巷防跑车捞车器（以下称捞车器）是防止煤矿小绞车斜巷运输跑车的一种安全装置。
该装置能阻止断绳或脱钩的矿车继续下滑，从而避免造成人员的伤亡或设备的损坏，本设备可根据矿车轮大小、轨道大小、轨道距尺寸要求加工制作。
二：型号标记
LC： 产品类型：捞车器 X：第一特征：斜巷 20/20 主参数：最大倾角（20°）相应防护距离（20m
三：主要技术特征
a．阻止矿车：1.3m3非标准或1.1m3标准矿车
b．最大可阻止矿车重量（含矿车自重）：2600kg
c．捞车器阻矿车动作速度范围：2m/s-8m/s
d．允许最大冲击能：≤175834N
e．缓冲距离：0.5m
f．缓冲方式：摩擦缓冲
g．适应巷道倾斜角度≤20°
h．适用轨道：600mm
i．外形尺寸：1138(mm)X900(mm)X245(mm)
j．总重量：259±5kg
四：使用条件
a.使用温度：-10℃～+40℃ b.适用于小绞车运输倾斜巷道的跑车防护
五：构造及其主要特点

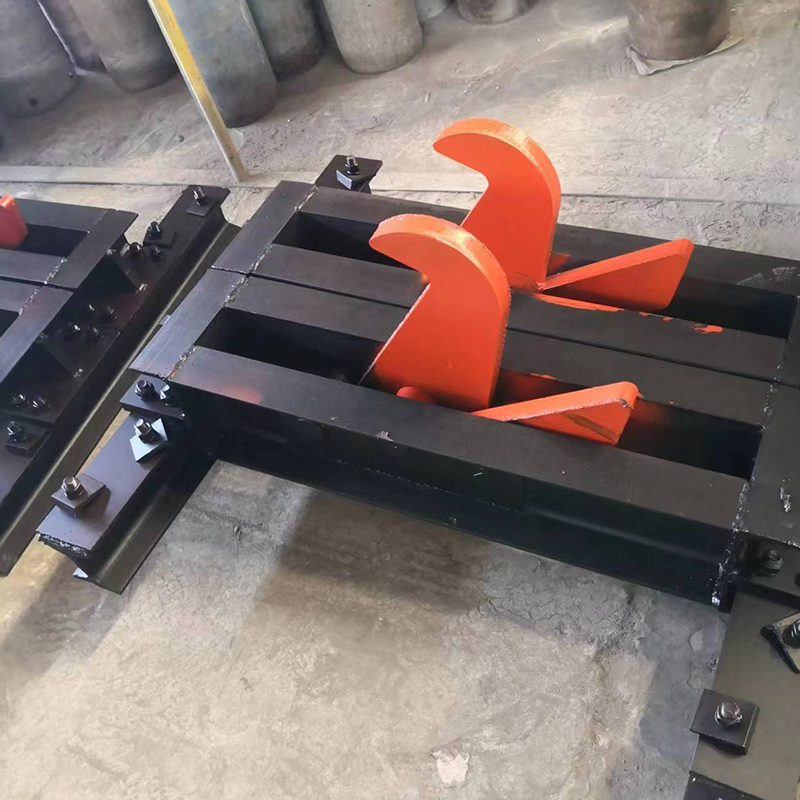

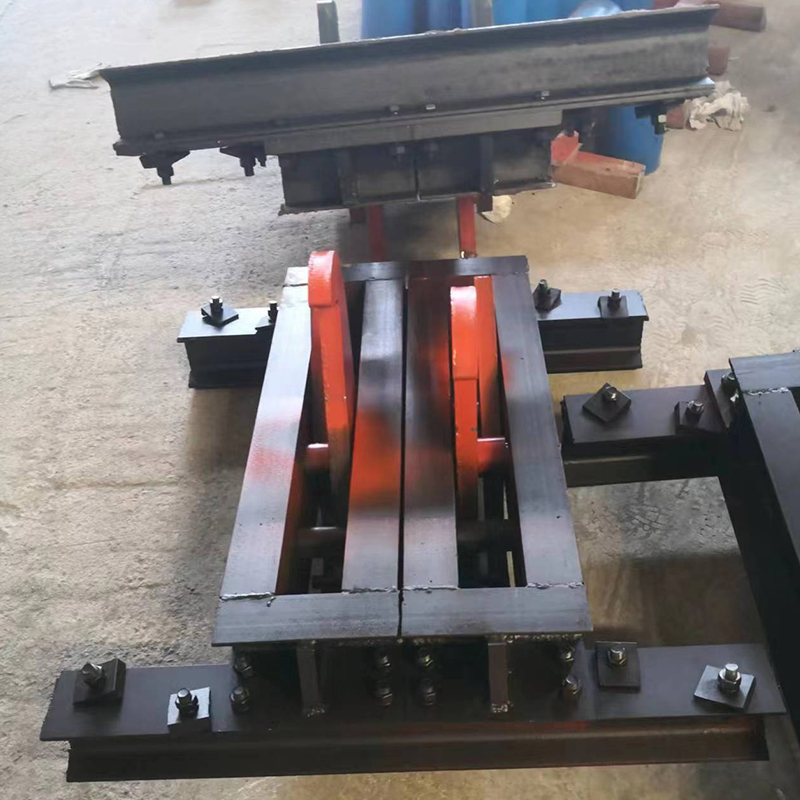

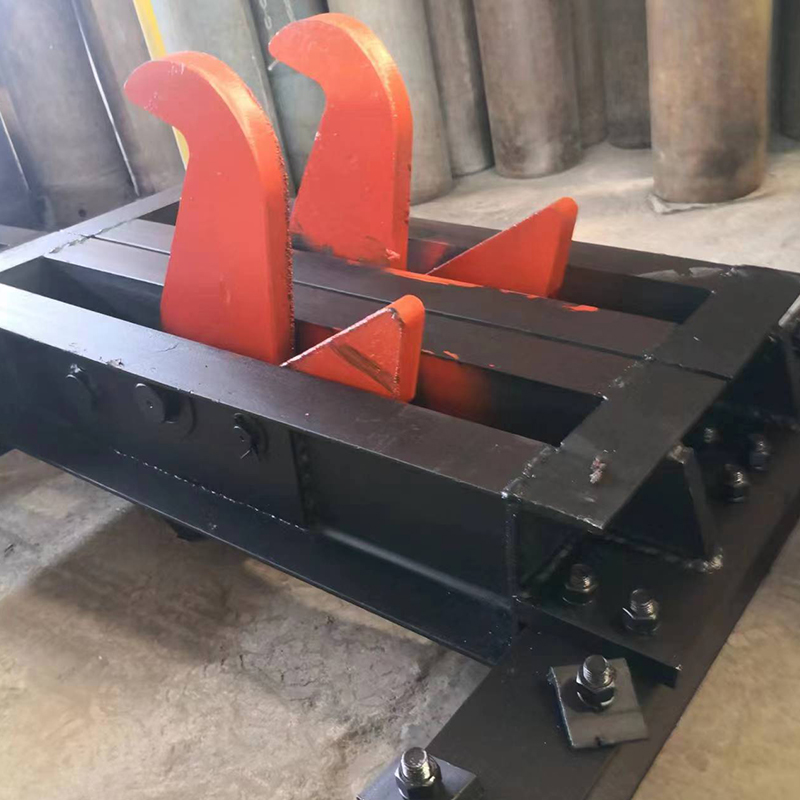

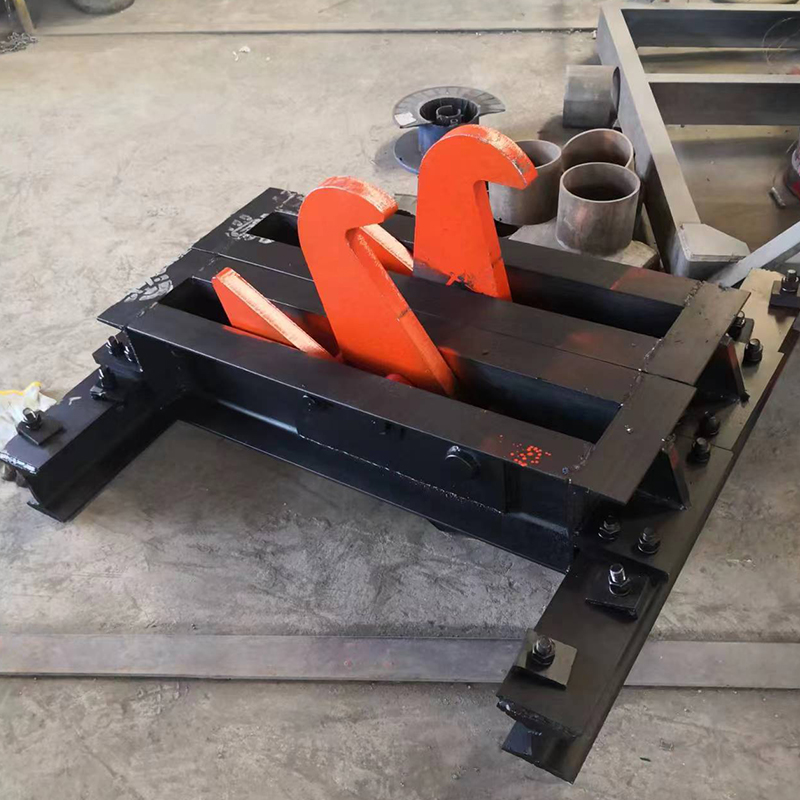

捞车器主要有框架、碰铁、钩头、大轴及小轴等零部件组成。
框架做为底架是所有零、部件的组装基础，采用18#热轧普通槽钢焊接而成，承受矿车全部的撞击力。
钩头是捞车器的关键部件，要求有一定的强度、串车功能，通过大轴安装在框架上，上部钩子主要防止阻车时矿车跳跃下滑。
碰铁是捞车器的传感部件，通过小轴安装在框架上，在重力作用下，垂直于水平面并能自由摆动。
六：工作原理
井下斜巷提升运输时，当矿车下行速度为2-8m/s时，矿车的前轴撞击捞车器碰铁的上部，碰铁因受撞击而绕小轴做逆时针旋转，碰铁下部侧打击钩头的档轴，
致使钩头绕大轴做逆时针旋转，此时钩头下部被限位档轴阻住，钩头则捞住矿车的后轴，捞车器与矿车向下缓冲0.3-0.5m遂渐阻住矿车。
当矿车速度小于捞车器的动作速度时，由于矿车撞击碰铁的力较小，所以碰铁打击钩头的力也小，钩头只微微抬起，矿车顺利通过捞车器。
