ZDC30-2.2跑车防护装置

一：产品概述

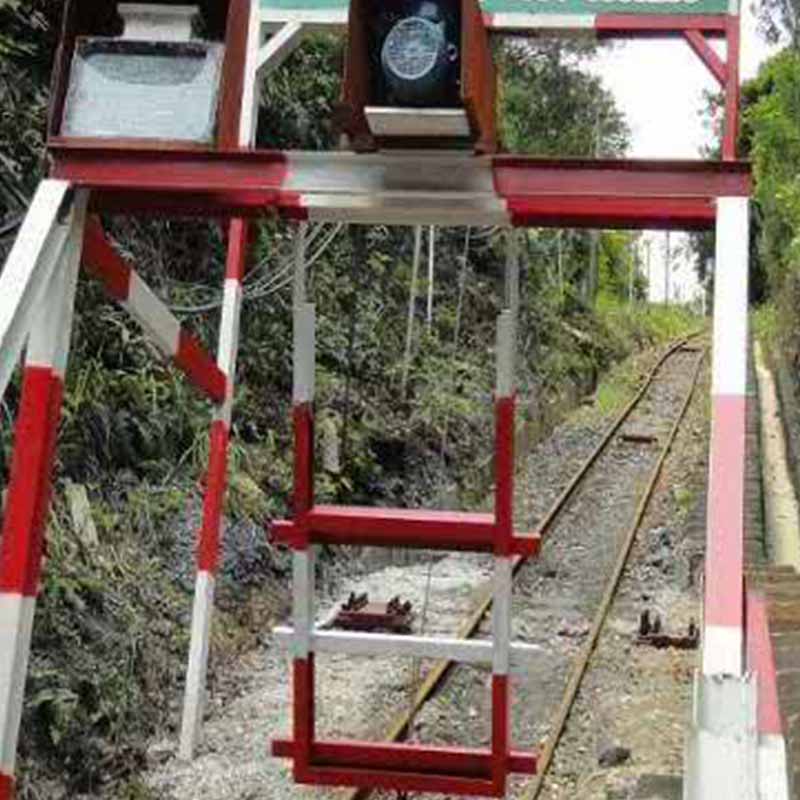

ZDC30-2.2跑车防护装置(以下简称装置)是一种常闭式跑车防护装置，主要用于煤矿井下倾角在30°以下的单轨或双轨提升运输斜巷中。

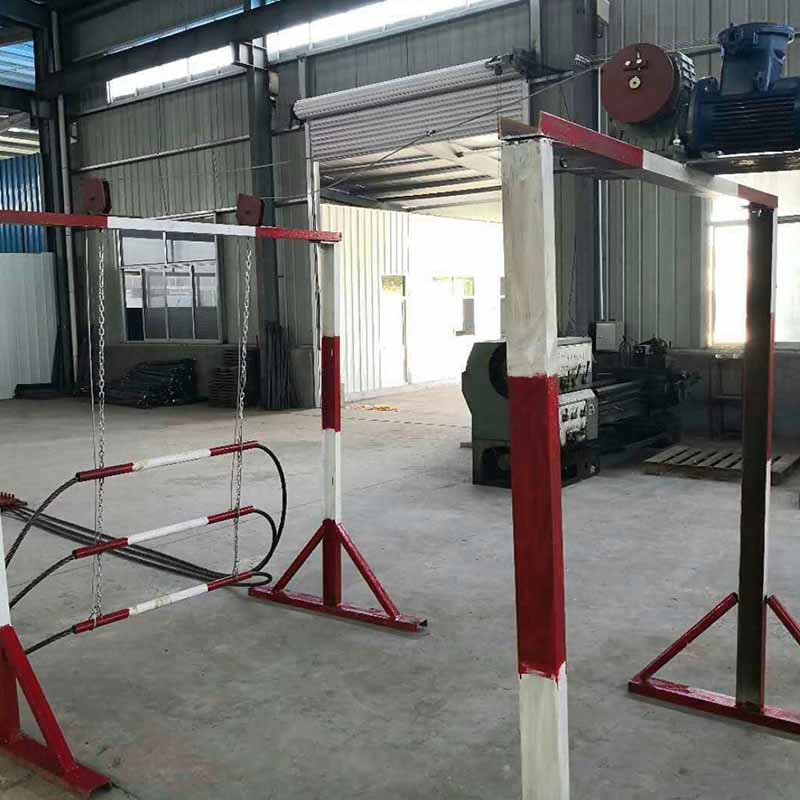

主要由跑车防护装置用挡车栏、电控箱、旋转脉冲编码器、状态显示器、收放绞车、隔爆兼本质安全型电控箱、本质安全型位置传感器等设备组成。

正常提物情况下，挡车栏处于常闭状态。当绞车运行，矿车到达设定位置，挡车栏自动升起，矿车通过后，挡车栏自动下放。

当矿车超速（跑车、溜车）时，挡车栏对跑车进行可靠的阻拦，避免事故的发生。运行人车时，挡车栏处于常开状态可保证人车的正常通行。

显示器能够及时准确地反映各提升机构的工作情况。本装置采用进口三菱PLC模块，具有很高的可靠性和灵活性并可根据实际进行功能扩展。

二：主要功能

a)监控功能：装置能够实现正常状态、报警状态的监控。

b)执行功能：装置在检测到信号后，能够有效驱动收放绞车动作，实现挡车栏的上提和下放。

c)挡车功能：挡车系统中挡车栏应常闭，具有跑车防护功能，正常运输时确保挡车栏的上提和下放，当跑车时，能够准确拦截车辆。

d)缓冲功能：挡车栏在受到车辆 冲击时，能够有效缓冲车辆的冲击力。

e)常闭单向迫开功能：当挡车栏处于闭合状态时，矿车正常反向运行时，挡车栏具有反向迫开功能。

三：型号释义

跑车防护装置型号为ZDC30-2.2

Z ：自动装置  DC  ：跑车防护挡车 30 ：巷道最大倾角30 ° 2.2 ：额定抗冲击能量，2.2MJ

四：保养与维护

1、定期检查挡车栏钢丝绳6×37+FC-24是否有锈蚀、断丝、变形等（如有请及时更换并按照安装调整要求进行），定期给钢丝绳上涂油。

2、定期给减速机换油。

3、定期检查收放绞车钢丝绳6×19+FC-10是否有锈蚀、断丝、变形等（如有请及时更换），定期给钢丝绳上涂油。

4、保持跑车防护装置用状态显示器清洁，表面不得有划痕。

5、本质安全型位置传感器感应头要保持清洁。

6、定期检查编码器旋转是否平稳可靠。

7、定期检查电路的电缆是否破损、接线是否松动。

8、定期检查本质安全型位置传感器、编码器固定螺丝是否有松动，如有请及时紧固。

9、缓冲器安装调整完成后不能随意变动。

10、当发生过跑车事故后挡车栏钢丝绳变形应及时更换并按照安装调整要求进行。

11、定期检查钢丝绳上绳卡有无缺损，若有及时补上。

12、确保挡车栏上每根钢丝绳尾绳要平直不能扭曲。

五：运输贮存

本装置在运输过程中应防置平稳、固定牢固、可靠，防止碰撞损伤，且有防止雨雪的浸袭的措施，，适合水路，铁路和公路运输及装载的要求。

本装置存放在干燥、通风良好的库房内。存放期超过2年，应进行定期检查，对采用涂漆防腐的金属件，如锈蚀和脱胶较重的装置出厂前重新除锈涂漆。
