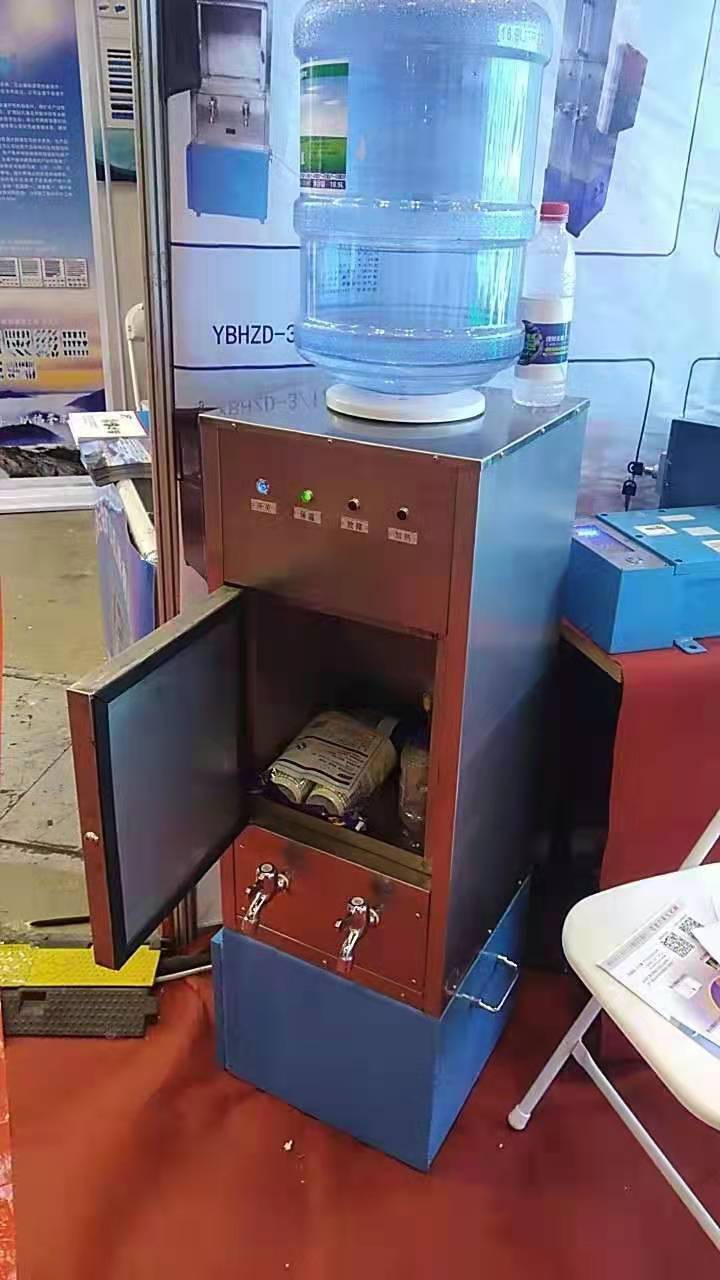

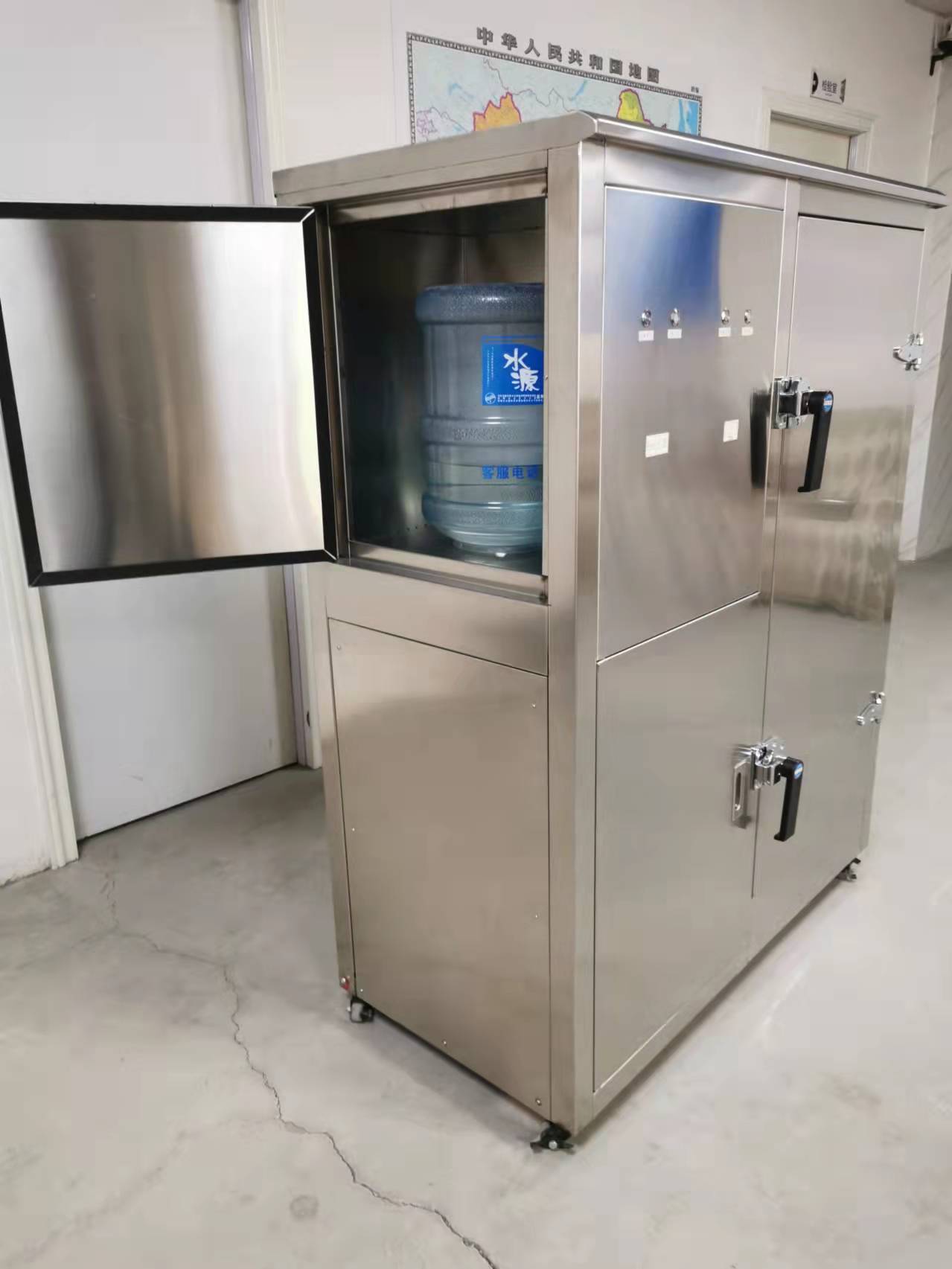

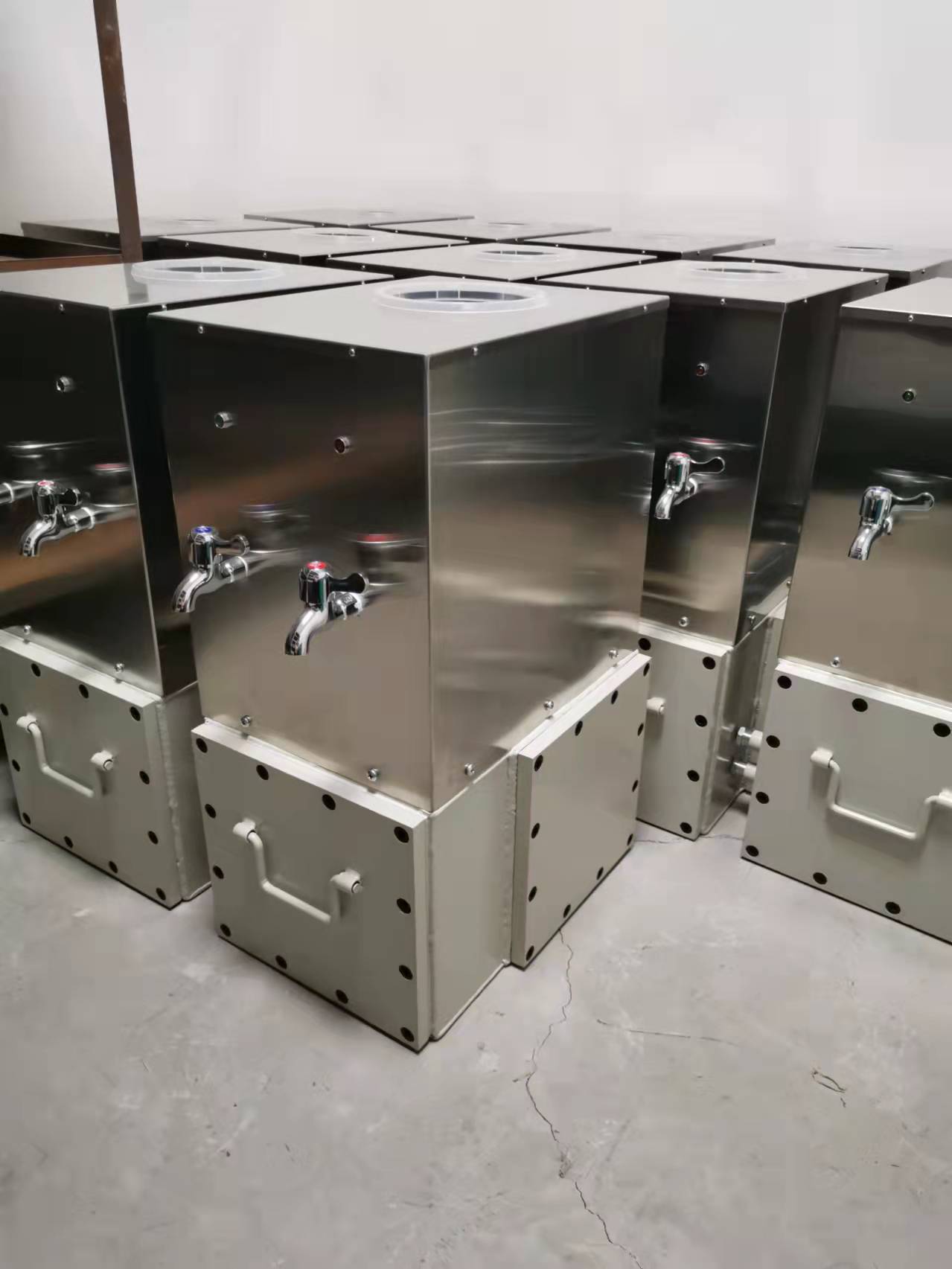

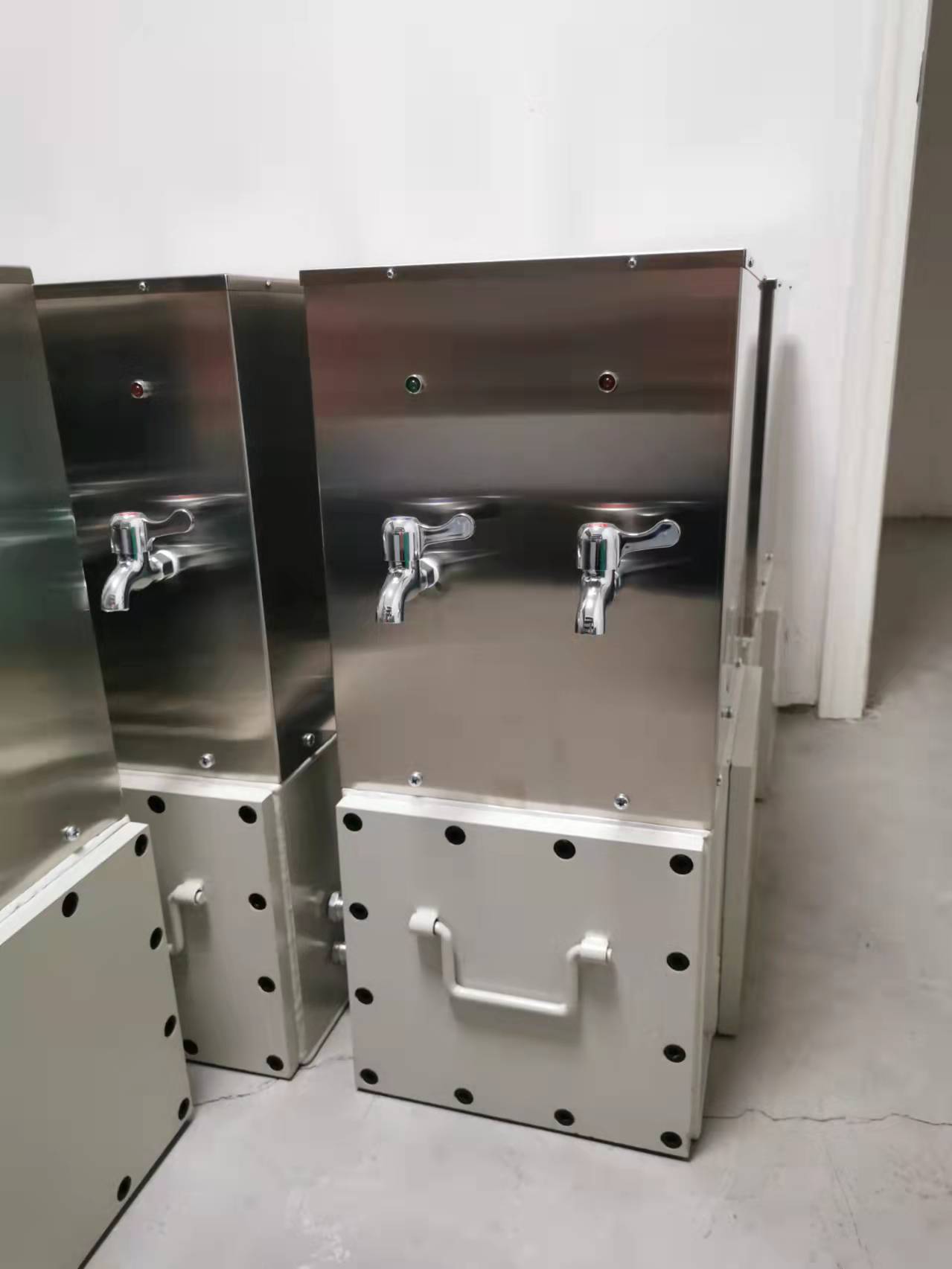

YBHZD5-1.5/127 矿用防爆饮水机使用说明
一：产品用途
1.本产品为矿用隔爆兼本安型兼增安型， 防爆标志为 Exde[ib]IMb。适用于井底车场、总进风巷、主要进风巷和避难硐室等场所。
2.本产品可同时提供 85℃的热水和常温水， 可供井下工作人员饮用热水。
3.本加热器能自动控温， 采用内置不锈钢电加热管加热， 具有寿命长热效高， 升温快，
噪声低， 具有安全隔爆， 省电等特点。
二：产品基本参数
1.额定电压: 三相AC（50Hz） 127V（75%～110%）
2.额定功率： 1.5KW
3.外壳材质： Q235-A+不锈钢
4.外形尺寸： 478mm×384mm×710mm
5.重量： 75kg
6.本安参数：： U0： DC12.5V， I0： 1.5A； 工作电压 DC12.5V， 工作电流≤100mA。 3 防爆型式和标志及配套设备：
7.防爆型式： 矿用隔爆兼本安型兼增安型
8.防爆标志：“Exde[ib] I Mb”
9.额定电影：127V
10.额定功率：1.5KW
11.加热方式：电加热
12.配套设备： 本装置不能独立使用， 需与照明综合保护装置配套使用， 配套的照明综合保 护装置应取得“安全标志证”。
三：产品使用环境
a)海拔高度不超过 2000m(80～110)kPa；
b)环境温度： 0℃~+40℃;
c)平均相对湿度： 不大于 95%（＋25℃);
d)适用于井底车场、总进风巷和主要进风巷且满足《煤矿安全规程》（2016 版） 表 16 要求；
e)与垂直面的安装倾斜度不超过 15°, 无剧烈冲击振动和无滴水的地方；
四：产品使用说明
1.加热、保温功能：按下电源开关，红色指示灯亮，加热器工作。当水温高于 85℃±5℃ 时，加热器停止加热，绿色指示灯亮，进入保温状态， 当水温降至 75℃±5℃时，重新开始 加热， 红色指示灯亮， 如此反复循环。
2.温度、低水位双重保护：饮水机电加热器表面温度采用温控器和水箱内部采用浮球开 关双重保护， 当温度到达 95OC±5OC 时或水箱水位低于 50±10mm 时， 饮水机均会切断电源， 饮水机指示灯灭，蜂鸣器开始报警。故障排除后， 重新上电方能正常工作。
3.最高水温保护： 当水温超过 95OC±5OC 后， 饮水机切断电源， 红灯、绿灯灭且蜂鸣器 开始报警， 故障排除后， 重新上电方能正常工作
4.加水断电闭锁保护：饮水机水箱中设有浮球开关，当水位降至浮球开关动作位置时， 浮 球开关动作， 固态继电器断开，加热管停止加热，保证水仓加水时，加热管不带电。
5.最高水位保护： 水箱上部设有预留水槽， 水箱加满和加热时水箱内的水不会有溢出。
6.水箱中加热产生的水蒸汽通过排气管进入冷水储水水箱冷凝，饮水机无外溢蒸汽，无 最高蒸汽压力和最高蒸汽温度。
7.使用方法（本产品初次使用时必须先加水后送电）
8.将装有纯净水的水桶平稳地倒置在水桶座的进水口上打开热水阀，水瓶有气泡冒起，说明水正在流入水箱， 直至水从热水阀流出为止（第一次使用需冲洗几次）。
9.加满水后把电源线接到三相 127V 电源上， 外壳接地。
五：安装与维护
1.本加热器内有 85OC 和 95OC 两个温控器，若 85oC 温控器有故障，则水温超过 95OC 后， 则 95OC 温控器停止加热， 这时红、绿灯灭且蜂鸣器报警， 告知 85OC 温控器损坏， 请
更换。
2. 严禁无水时送电加热， 禁止空烧。
3.在使用和维修时.不得改变本安和与本安电路有关的元器件的参数、规格型号。
4.本产品必须与照明综合保设装置配套使用。
5.在保养和维修时， 严禁带电打开！ 严禁损伤隔爆面！ 引入装置必须压紧！
6.不准用电缆接地芯线作本安控制回路。
7.本产品不用时， 应保存在通风、干燥、无腐蚀性气体环境中。
