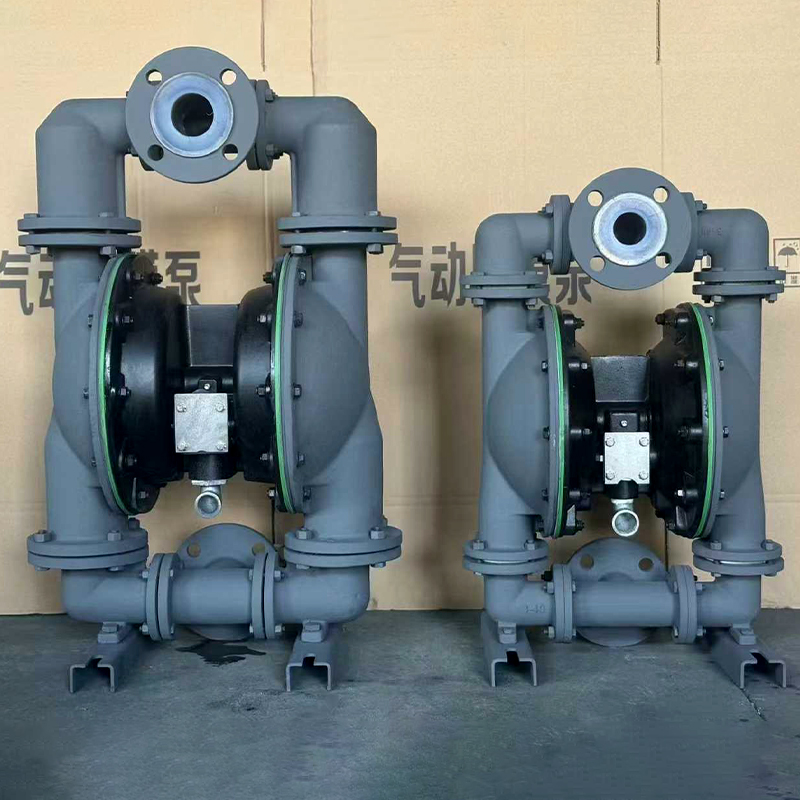

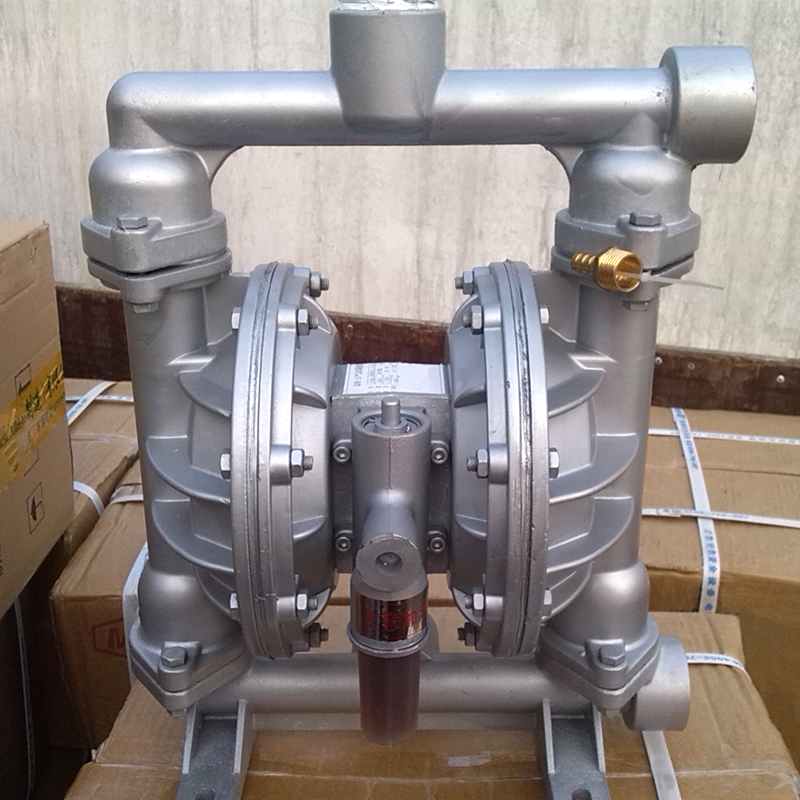

气动隔膜泵是一种以压缩空气为动力源的容积式泵，通过隔膜往复运动实现流体输送，核心优势是安全防爆、强自吸、耐腐耐磨、可空转、适应复杂介质。

一、工作原理

核心是两侧隔膜交替往复运动，配合单向阀实现连续吸排液：

吸入行程：压缩空气进入一侧气室，推动隔膜外凸，介质腔容积增大、形成负压，进口阀开启、出口阀关闭，介质吸入腔室。

排出行程：配气阀自动切换气流，推动隔膜内凹，介质腔容积减小、压力升高，出口阀开启、进口阀关闭，介质排出。

连续循环：两侧隔膜交替动作，实现流体稳定、无脉冲输送。

二、核心结构

主要由五大部件组成：

泵体：主体结构，材质有铝合金、不锈钢、铸铁、工程塑料等。

隔膜：核心易损件，隔离介质与气路；常用丁腈橡胶、氯丁橡胶、氟橡胶、PTFE（特氟龙）、F46。

配气阀：自动切换气流方向，控制隔膜往复。

单向阀组（球阀 / 片阀）：控制介质单向流动。

气动马达 / 中间体：连接气路与隔膜，传递动力。

三、性能特点

（一）安全可靠

本质防爆：无电气元件、无火花，适用于易燃易爆、煤矿、石化、溶剂场景。

零泄漏：隔膜完全隔离介质与动力系统，无动密封，杜绝渗漏。

可空转：干转、长时间空转不烧泵、不损坏。

（二）介质适应性极强

高粘度：可输送200cps 以上粘稠流体（树脂、泥浆、油漆）。

含颗粒：可通过1–10mm固体颗粒（矿渣、污水、浆料）。

强腐蚀：适配强酸、强碱、有机溶剂、化学品。

特殊介质：易挥发、剧毒、易燃、放射性、食品级流体。

（三）使用便捷

强自吸：无需灌泵，干吸程 5–7m，可自吸、可潜液运行。

流量无级可调：通过气源压力 / 气量调节（0–额定流量）。

便携易装：体积小、无需地基，可移动、可临时使用。

低维护：易损件少（隔膜、阀球 / 阀座），拆装简单、维修成本低。
